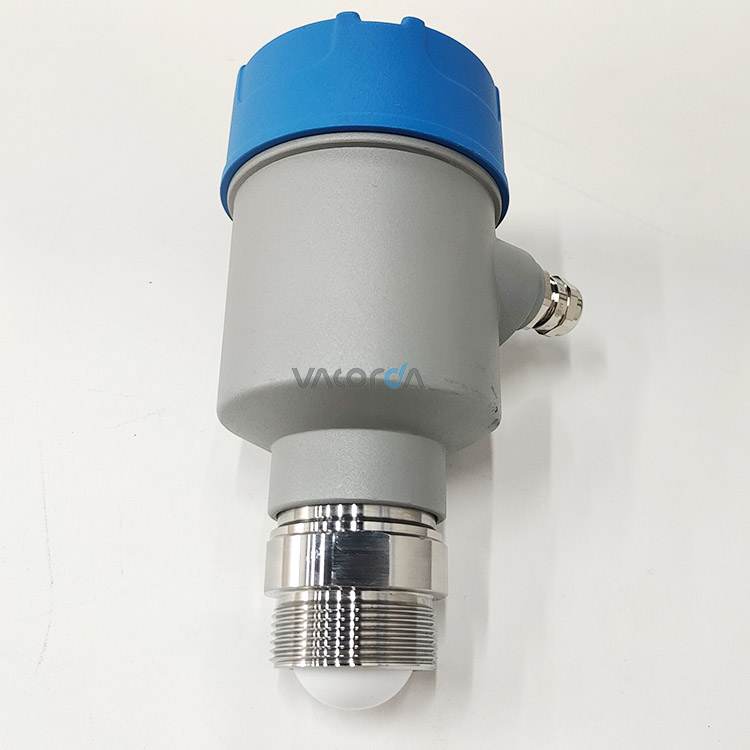

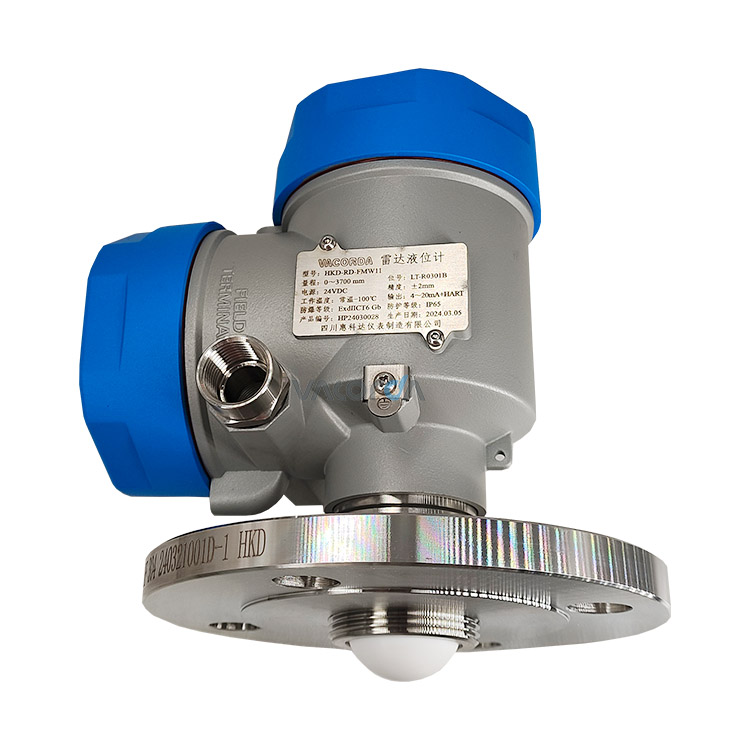

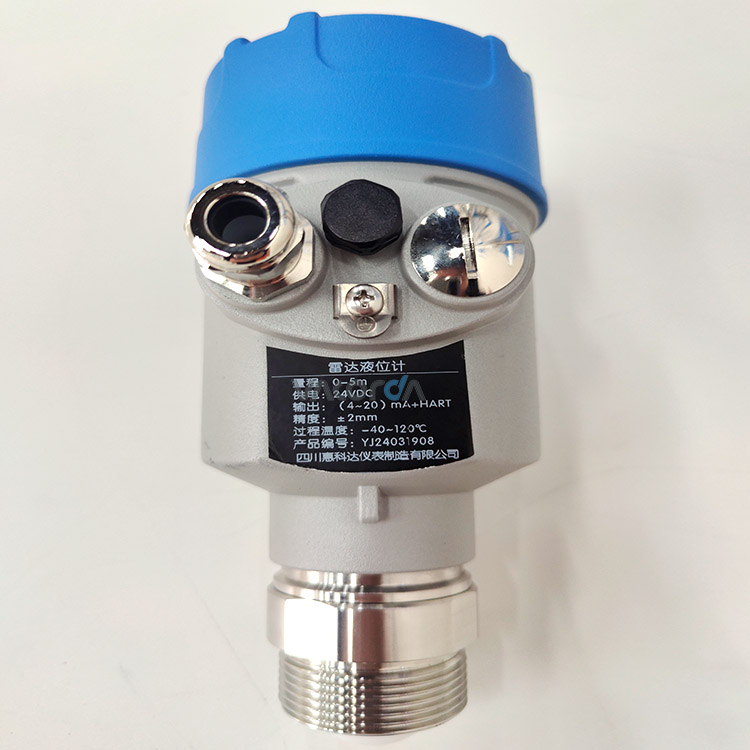

Обзор продукта
В этой серии радарных измерителей уровня используется высокочастотный радарный датчик 80G, максимальный диапазон измерения может достигать 120 м. Антенна оптимизирована для дальнейшей обработки, новые быстрые микропроцессоры имеют более высокую скорость и эффективность, можно выполнять анализ сигналов, можно использовать приборы. для реактора, твердого бункера и очень сложной среды измерения.
Принцип работы
Микроволновое излучение антенны передатчика уровня радара узкое, передающая антенна направлена вниз. волна достигает цели и отражается обратно к приемнику на этот раз почти мгновенно).

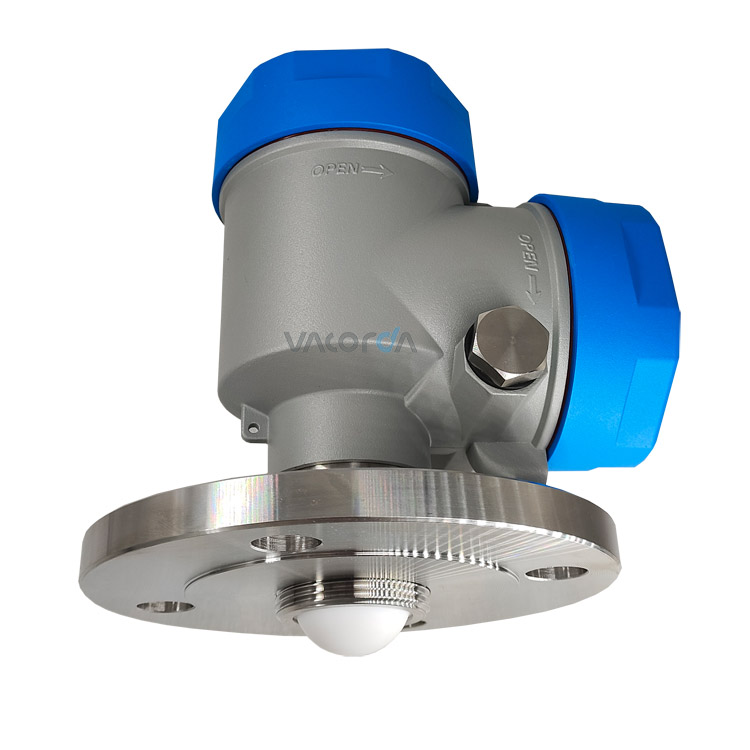

Характеристики радарного измерителя уровня 80G
1.Малый размер антенны, простота установки;Бесконтактный радар, не изнашивается и не загрязняет окружающую среду.
2.Почти нет коррозии, пузырькового эффекта, почти не подвержен влиянию водяного пара в атмосфере, изменений температуры и давления.
3. Серьезная пыльная среда на работе измерителя высокого уровня мало влияет.
4. Более короткая длина волны, лучшее отражение наклона твердой поверхности.
5. Угол луча небольшой, энергия концентрируется, может улучшить способность эха и избежать помех.
6.Диапазон измерения меньше, поэтому измерения дадут хорошие результаты.
7. Высокое соотношение сигнал/шум, состояние колебаний уровня может обеспечить лучшую производительность.
8. Высокая частота, измерение твердой и низкой диэлектрической постоянной лучшего выбора.

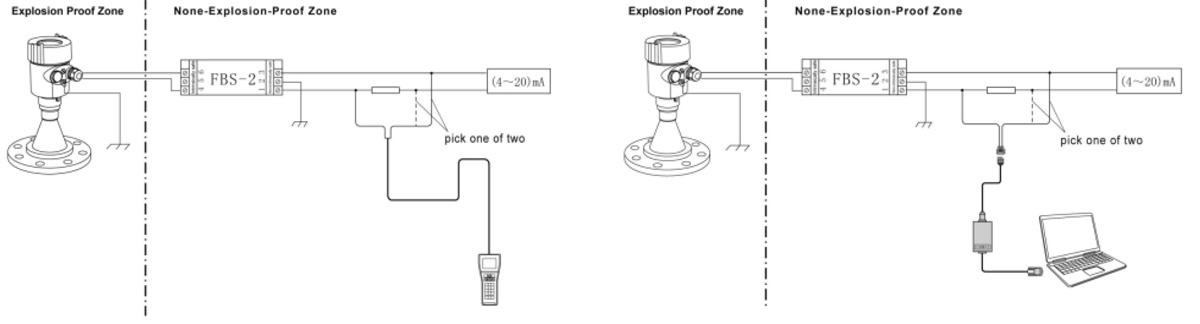

Взрывозащищенное соединение
В датчиках искробезопасной версии (Exia IIc T6) используется корпус и наполнитель, отлитые под давлением из алюминия. Внутренняя структура покрыта силиконовыми резиновыми герметиками, предназначенными для предотвращения утечки искр, возникающих в результате отказа цепи. Он применим для непрерывного измерения уровня горючей среды согласно Exia IIc T6.
Вместе с искробезопасным прибором необходимо использовать барьер безопасности FBS-2. Это связанное с данным изделием устройство для подачи питания на данное изделие. Основная спецификация — искробезопасность: Exia IIC, напряжение источника питания: 24 В пост. тока ± 5 %, ток короткого замыкания: 135 мА, рабочий ток: 4–20 мА.
Все кабели должны быть экранированы. Максимальная длина кабеля от барьера до датчика составляет 500 м. Паразитный конденсатор ≤ 0,1 мкФ/км, паразитная индуктивность 1 мГн/км. Прибор должен быть подключен к потенциалу земли. Использование любого неутвержденного связанного устройства запрещено.
Применение радарного уровнемера
Радарный уровнемер представляет собой высокоточный бесконтактный измерительный прибор, обычно используемый для измерения уровня различных жидких сред, таких как вода, промышленные сточные воды, соляная кислота, азотная кислота, серная кислота, кислотно-щелочной раствор, цементный раствор, известковый раствор, и различные пищевые суспензии. Он широко используется в таких областях, как строительные материалы, химическое машиностроение, нефть, водное хозяйство, охрана окружающей среды, продукты питания, медицина и т. д.
