Принцип работы
Ультразвуковой уровнемер состоит из ультразвукового преобразователя (зонда), излучающего высокочастотные импульсные звуковые волны, которые отражаются обратно на поверхность измеряемого объекта (материала), а отраженное эхо принимается преобразователем и преобразуется в электрический сигнал. сигнал. Время распространения звуковых волн пропорционально расстоянию от звуковой волны до поверхности объекта. Время между звуковой волной и обратной звуковой волной определяется для расчета расстояния от датчика до поверхности материала, тем самым вычисляя высоту уровня.
Особенности продукта
★Бесконтактное измерение среды не зависит от вязкости, удельного веса и т. д. измеряемой среды и имеет сильную защиту от помех;
★Используйте экологически чистые материалы и не загрязняйте измеряемую среду;
★Нетоксичен, может использоваться для измерений в фармацевтической и пищевой промышленности;
★Может быть оснащен релейным контактным выходом для реализации функции сигнализации уровня;

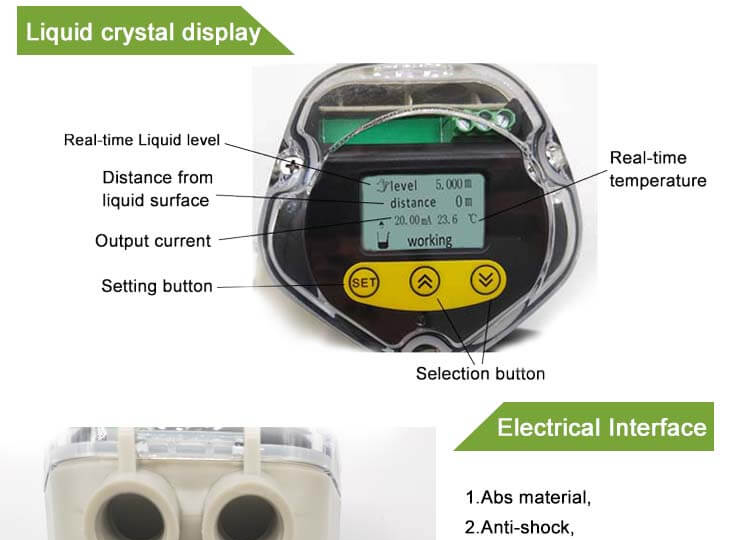

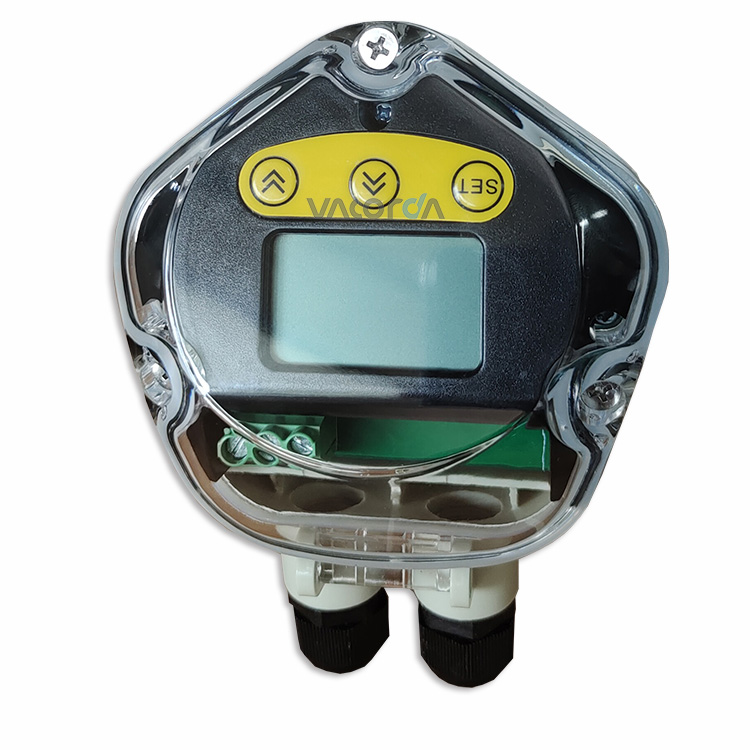

★Параметры настройки кнопок панели, настройка пользовательских параметров удобна и быстра;
★Используя микропроцессор и уникальную технологию обработки эхо-сигналов, он может адаптироваться к измерению уровня и уровня жидкости в различных сложных рабочих условиях;
★Благодаря функции самообучения он может определить истинное эхо, и результат измерения будет точным. Он имеет автоматическую температурную компенсацию, подавляющую дрейф и повышающую точность измерений.

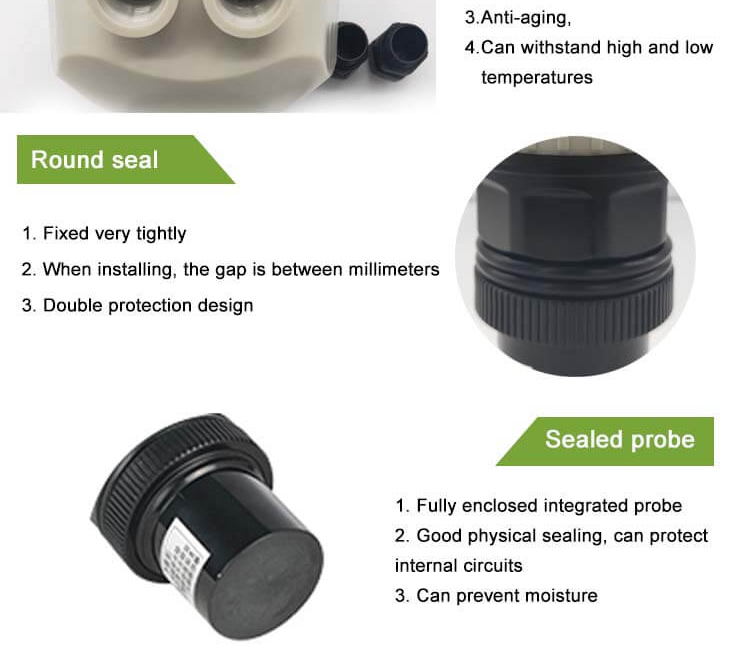

★Степень защиты IP67, что позволяет использовать его в большинстве условий работы на открытом воздухе.
Технические параметры:

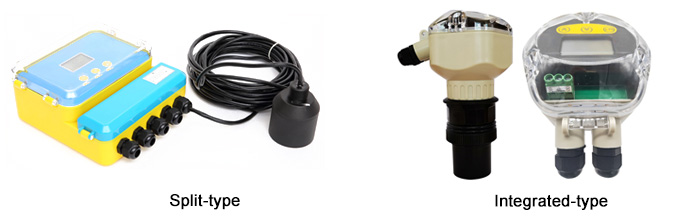

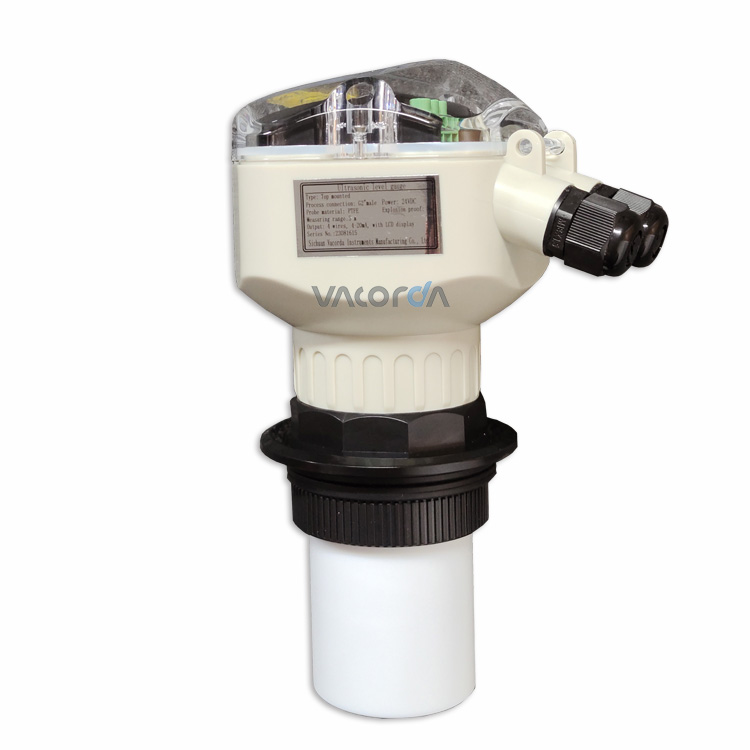

| тип | Сплит-тип | Интегрированного типа |
| Диапазон | 5м, 10м, 15м, 20м, 30м, 40м | 5м, 10м, 15м, 20м, 30м, 40мс |
| Защитите класс: | Дисплей IP65, датчик IP68 | Дисплей IP65, датчик IP68 |
| Температура окружающей среды | Дисплейный прибор -20 ~ + 60 ℃, | Дисплейный прибор -20 ~ + 60 ℃, |
| Зонд -20 ~ + 80 ℃ | Зонд -20 ~ + 80 ℃ | |
| точность измерения | 0,5%-1,0% | 0,5%-1,0% |
| Кабель зонда | До 100 метров, стандартно 10 метров | нет |
| Аналоговый выход | Нагрузка 4 ~ 20 мА / 510 Ом | 4-проводной, нагрузка 4 ~ 20 мА/510 Ом |
| 2-проводной, нагрузка 4 ~ 20 мА/250 Ом | ||
| питание | Стандартное 220VAC + 15 %, 50 Гц | Стандартное напряжение 24 VDC тока |
| Опционально 24VDC, 120 мА | Опционально 220 VAC + 15 %, 50 Гц | |
| Пользовательское напряжение 12 VDC или питание от батареи | Дополнительное питание 12 VDC или аккумуляторная батарея. | |
| Коммуникация | Дополнительная связь 485 или 232 | Дополнительная связь 485 или 232 |
| Релейный выход | Опционально 2 комплекта переменного тока 250 В/8 А или постоянного тока 30 В/5 А с программируемым состоянием | Опционально 2 комплекта переменного тока 250 В/8 А или постоянного тока 30 В/5 А с программируемым состоянием |

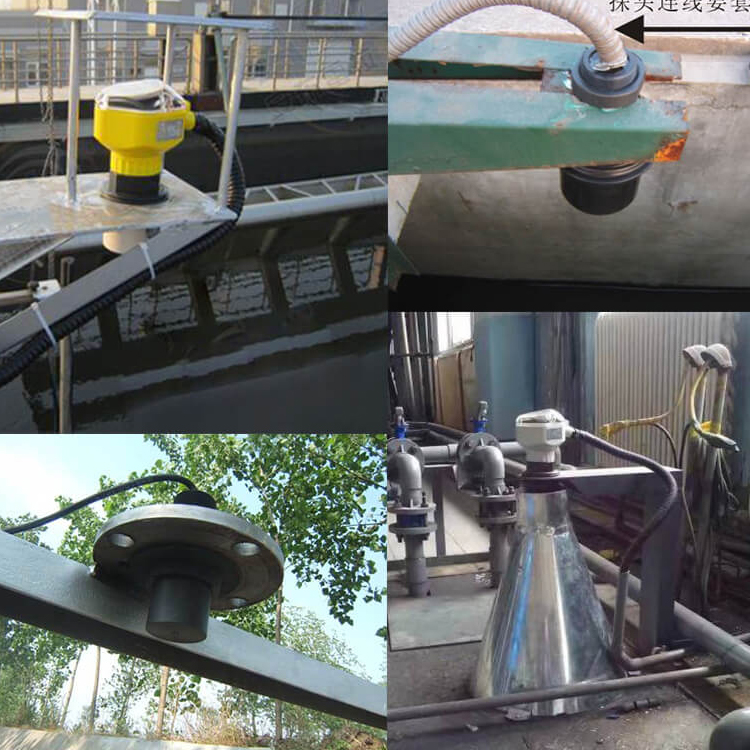

Области применения
☆ Очистка воды и сточных вод: насосная станция, коллекторный колодец, бак биохимической реакции, отстойник и т. д.
☆ Электричество, шахта: растворный бассейн, резервуар для угольной суспензии, резервуар для хранения масла или частичное управление передвижным оборудованием и т. д.
☆ Пищевая промышленность: винодельня, зернохранилище, резервуар для пищевых материалов и т. д.
☆ Используется совместно с системой управления
Видео ультразвукового уровнемера
