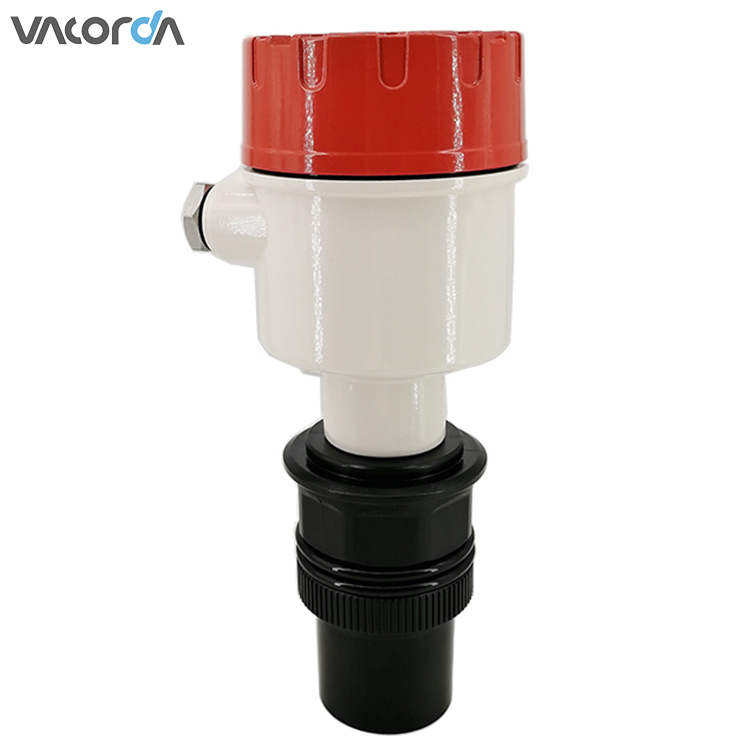

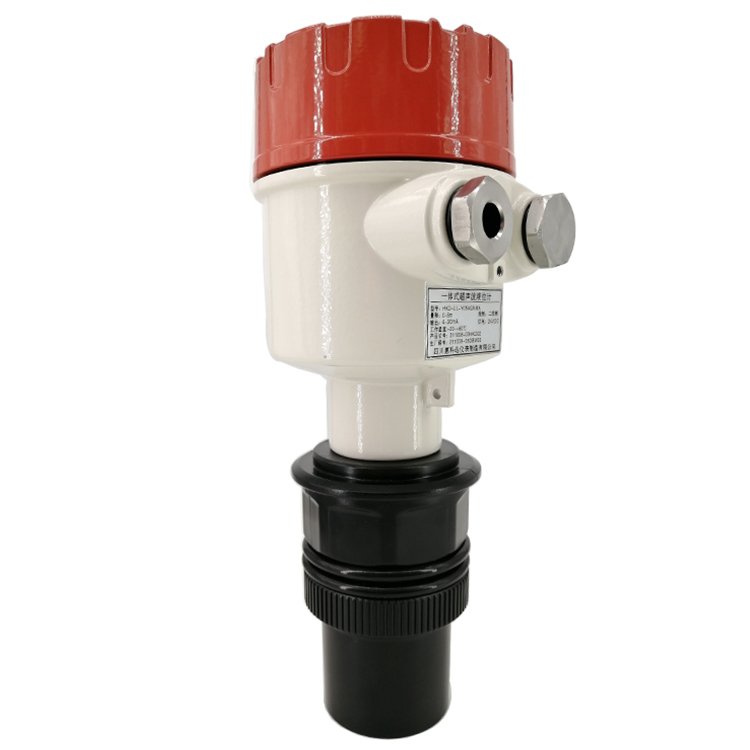

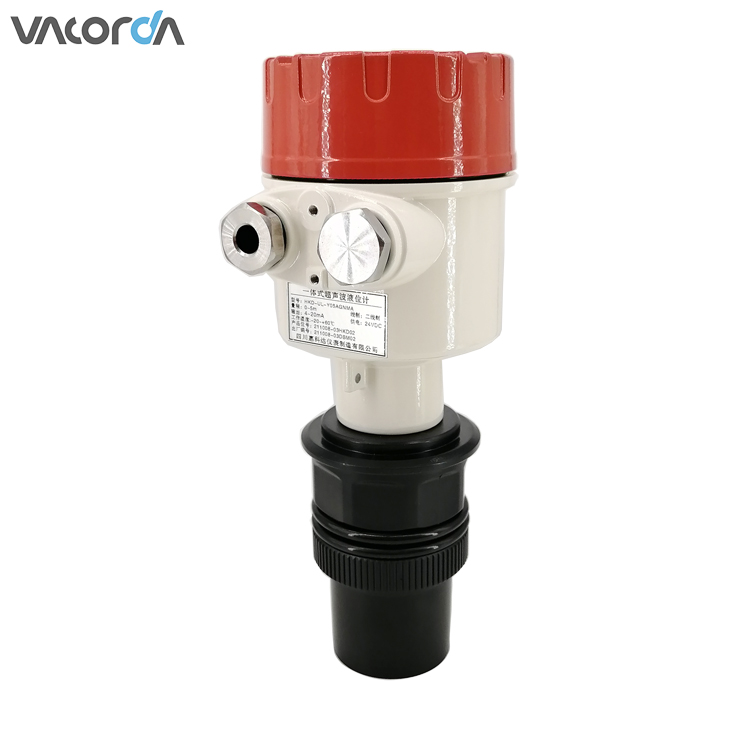

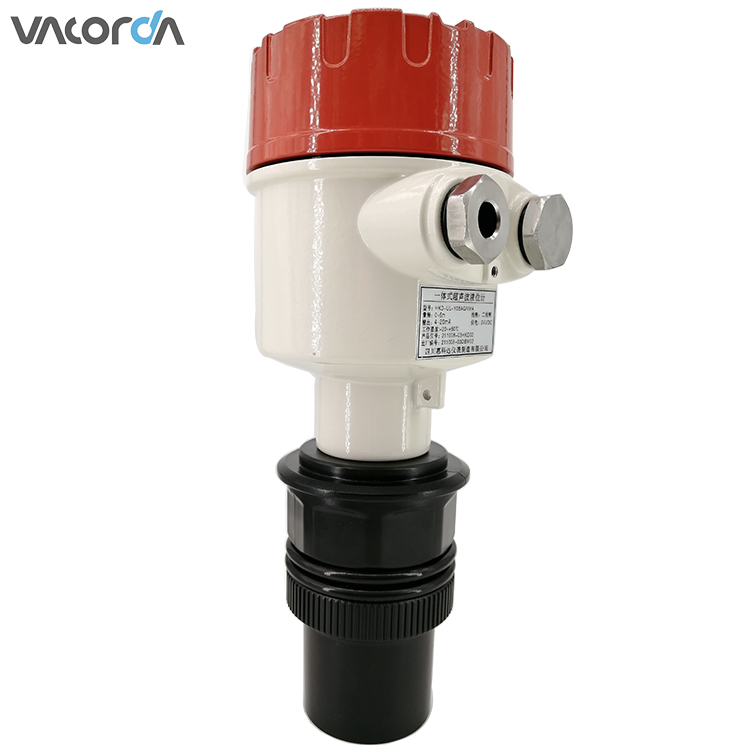

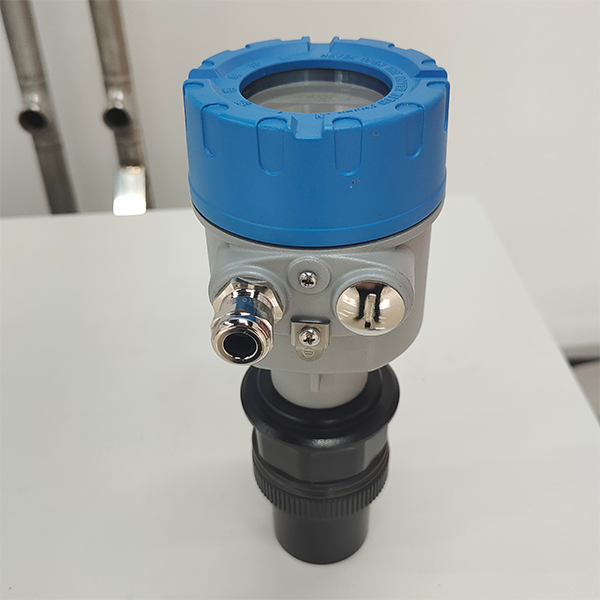

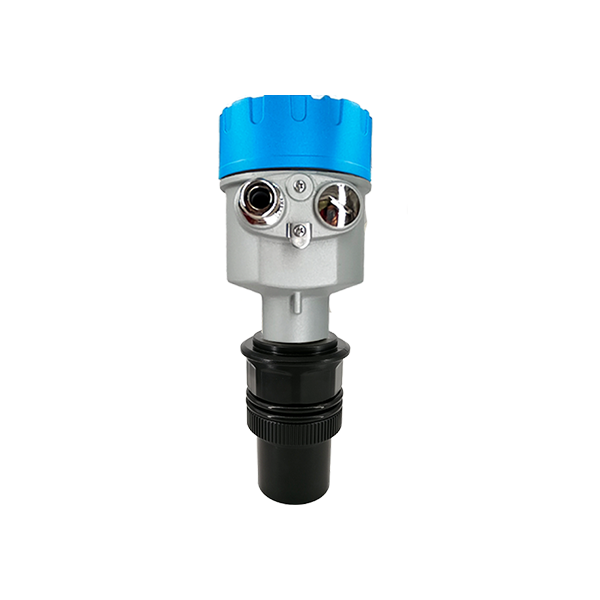

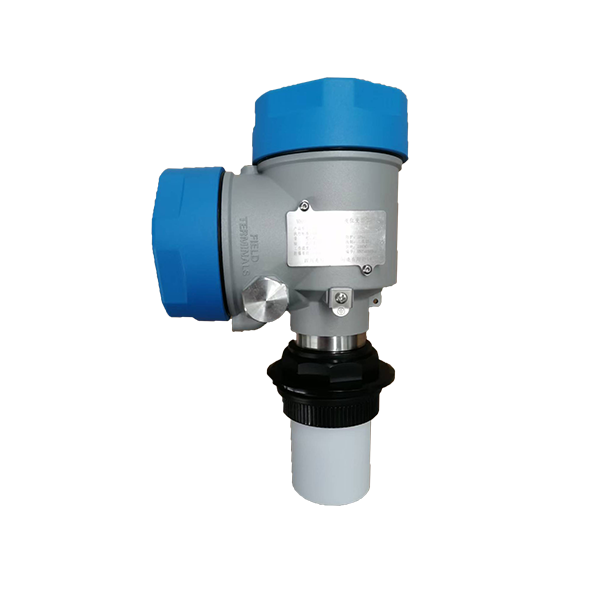

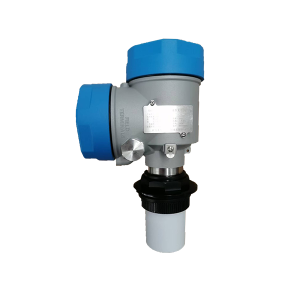

Взрывозащищенный ультразвуковой уровнемер Vacorda 5-60 м с Hart в Китае

Краткое описание:

Диапазон измерения: 500-6000 мм (настроить)

Точность измерения: 0,5%

Выход: 4-20 мА постоянного тока

Рабочая температура: -25~ +80 ℃

Материал зонда: АБС, ПВДФ, ПТФЭ2.

Класс защиты: IP67

По индивидуальному заказу: Светодиодный дисплей

СВЯЖИТЕСЬ С НАМИ.

Детали продукта

Товарные ярлыки

Ультразвуковой уровнемер – это бесконтактный, высоконадежный, экономичный, простой в установке и обслуживании прибор для измерения уровня. Это недорогое измерительное устройство для измерения жидкостей, суспензий и твердых веществ на промышленных объектах. Широко используется при очистке воды, Уровень или измерение уровня в муниципальной, химической, металлургической, машиностроительной промышленности.
Ультразвуковые уровнемеры делятся на интегрированный тип и отдельный тип.Интегрированный тип, датчик и хост собираются вместе, установка проста и удобна;раздельный тип отделяет датчик от хоста и больше подходит для установки на резервуар для хранения, силос и кронштейн.
Стандарты реализации этого продукта: GB/T11828.4-2011, GB/T 27993-2011.

Принцип работы
Ультразвуковой уровнемер состоит из ультразвукового преобразователя (зонда), излучающего высокочастотные импульсные звуковые волны, которые отражаются обратно на поверхность измеряемого объекта (материала), а отраженное эхо принимается преобразователем и преобразуется в электрический сигнал. сигнал.Время распространения звуковых волн пропорционально расстоянию от звуковой волны до поверхности объекта.Время между звуковой волной и обратной звуковой волной определяется для расчета расстояния от датчика до поверхности объекта. материал, тем самым рассчитав высоту уровня.

Функции
Бесконтактное измерение сред не зависит от вязкости, удельного веса и т. д. измеряемой среды и имеет сильную помехоустойчивость;
Используйте экологически чистые материалы и не загрязняйте измеряемую среду;
Нетоксичен, может использоваться для измерений в фармацевтической и пищевой промышленности;
Он может быть оснащен релейным контактным выходом для реализации функции сигнализации уровня;
Параметры настройки кнопок панели, настройка пользовательских параметров удобна и быстра;
Используя микропроцессор и уникальную технологию обработки эхо-сигналов, он может адаптироваться к измерению уровня и уровня жидкости в различных сложных рабочих условиях;
Благодаря функции самообучения он может идентифицировать истинное эхо, и результат измерения является точным.Он имеет автоматическую температурную компенсацию, подавляя дрейф и повышая точность измерения.
Степень защиты IP67 позволяет использовать его в большинстве условий работы на открытом воздухе.

Параметры:

Середина:	жидкость или материал, подвергшийся общей или незначительной коррозии;
Стандартный диапазон измерения:	5м, 10м, 15м, 30м, 50м, 60м;

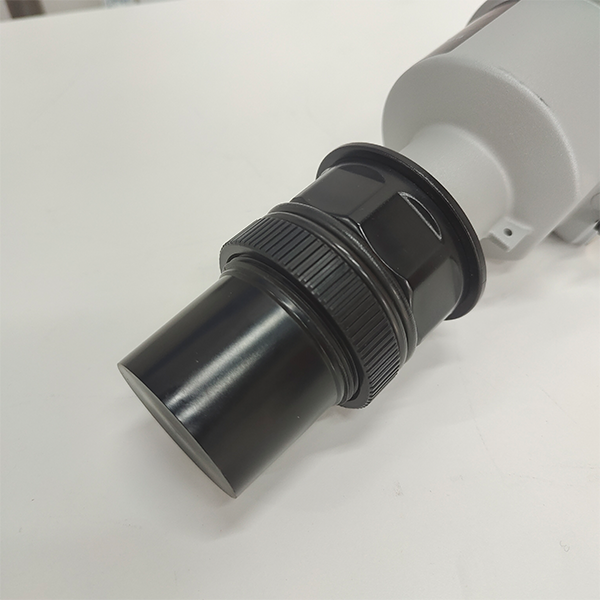

Материал зонда:	ABS,PVDF,PTFE
Материал преобразователя:	керамический;
Погрешность измерения:	0,5%. 1,0%;
Точность:	±3 мм (без волн, спокойная водная поверхность)
Разрешение:	3~5 мм или 0,1% (принимайте большое значение>;

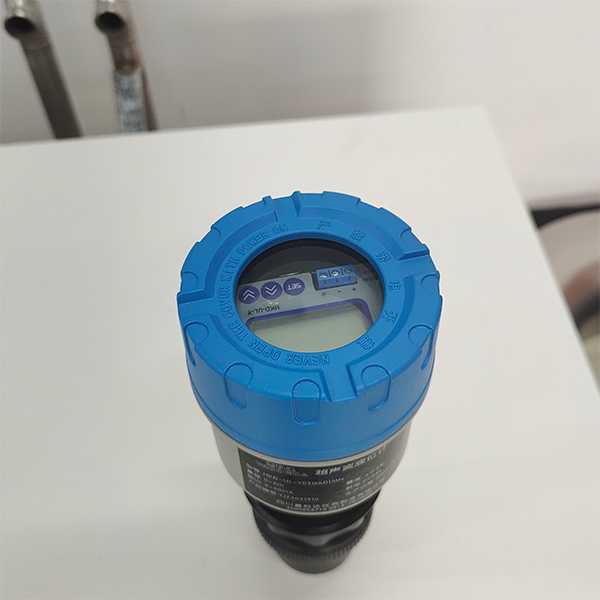

Режим отображения:	ЖК-дисплей, настройка параметров осуществляется с помощью кнопок панели;
Выходной сигнал:	4~20 мА постоянного тока;
Сопротивление нагрузки:	250 Ом (при двухпроводном питании 24 В); 500 Ом (при четырехпроводном питании 220 В переменного тока);
Релейный выход:	2 группы являются дополнительными, состояние реле программируется;
Емкость контактов реле:	250 VAC, 8 А. 30 VDC, 5 А;
Технологическое присоединение:	Резьба: M60x2, G2″; Вариант фланца: DN50-DN100 (другие нормативы могут быть настроены) (HG/T 20592-2009);
Рабочая температура:	-25~80°С;
Номинальное давление:	-0,1 ~ 1,0 МПа;
Интерфейс связи:	РС232, РС485/Modbus,
Источник питания:	стандартное 24 VDC (двухпроводная система); Дополнительно 220 VAC (четырехпроводная система); Тип батареи 3,8 В, 25600 mAh;
Электрический интерфейс:	М20*1,5, 1/2 дюйма нормальная трубная резьба;
Взрывозащищенный класс:	ExiaIICT6Ga/ExdIICT6Gb;
Уровень защиты:	IP67;
Материал корпуса:	инженерный пластик, алюминиевый сплав, SS304;
Температура окружающей среды:	(метр) -20-60°С; (датчик) -20~80°С;
Относительная влажность:	95%.
