Обзор

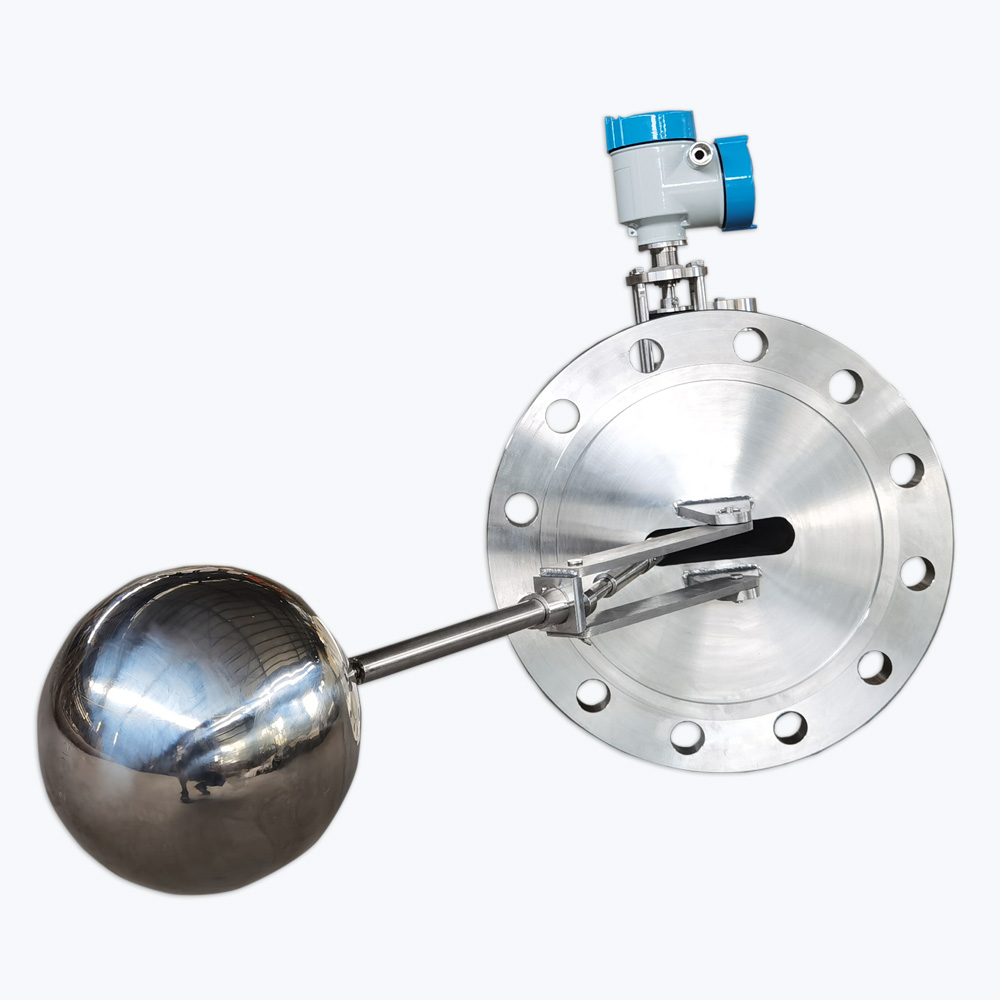

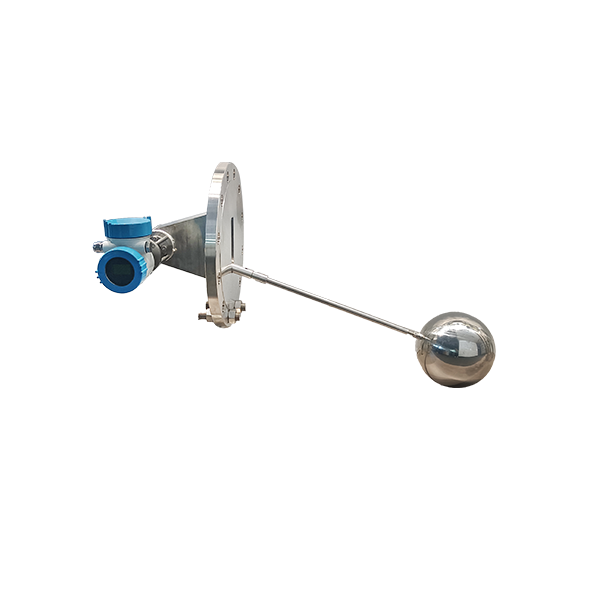

Электрический датчик уровня жидкости с внутренним плавающим шариком серии UQD (далее именуемый датчиком) подходит для непрерывного измерения уровней различных высокотемпературных, вязких и грязных жидкостей. Его можно широко использовать в нефтяной, химической, металлургической и фармацевтической промышленности.

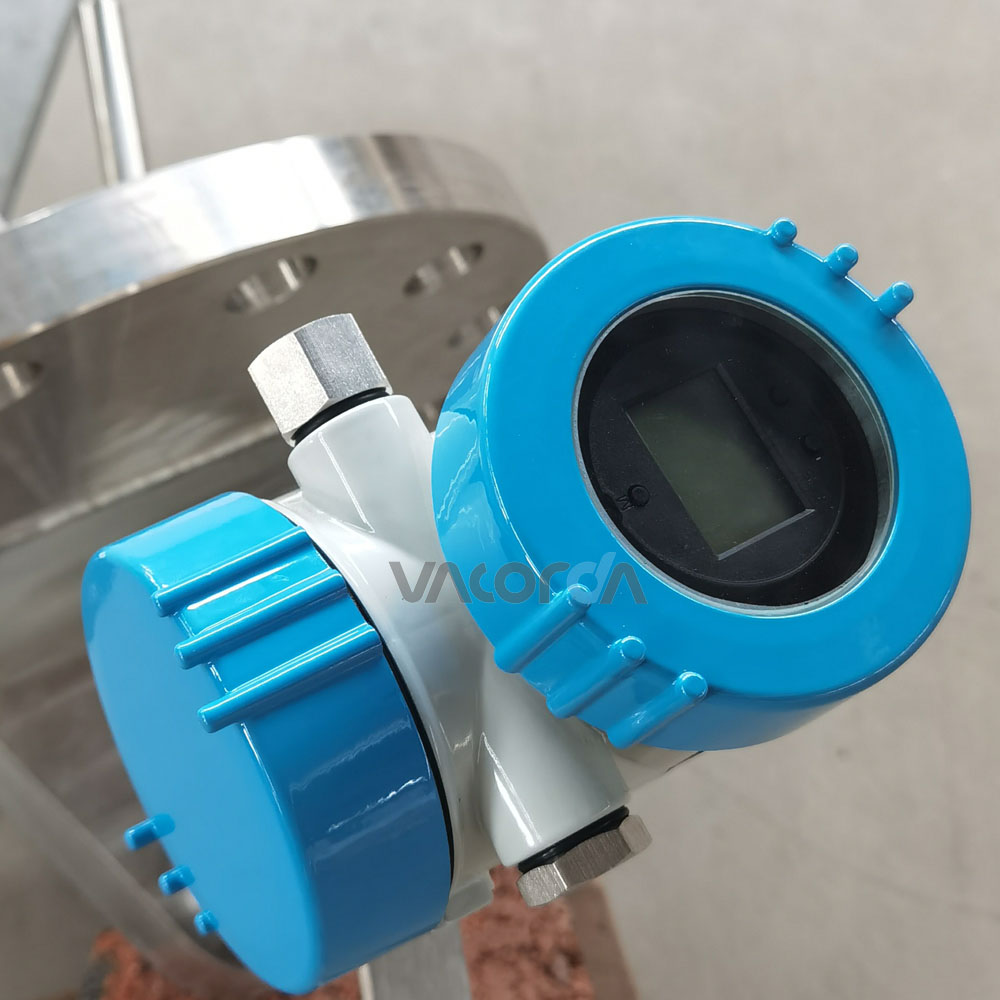

Преобразователь имеет полевую индикацию типа подвижной катушки (аналоговый тип) и жидкокристаллический цифровой дисплей (интеллектуальный тип HART).
Его можно запрограммировать через оператора или через преобразователь и компьютер с установленным программным обеспечением HARTTran_V3.70D. Кроме того, настройки конфигурации прибора (нулевая точка и диапазон измерения) могут быть установлены с помощью кнопок управления полем, а данные могут отображаться на полевом ЖК-дисплее.
Передатчик делится на тип с большим углом и тип с малым углом в зависимости от различных конструкций, а максимальный рабочий угол поплавка составляет 80 ° и 35 ° соответственно.
Принцип работы
Жидкостный преобразователь состоит из двух основных частей: измерительного чувствительного механизма и электрической передачи (измерительной головки). Чувствительный механизм измерения состоит из измерительного поплавкового шара, стержня поплавкового шара, противовеса и уравновешивающего стержня, образующих механизм баланса момента, поэтому поплавковый шар может свободно перемещаться вверх и вниз при изменении уровня жидкости. Когда уровень жидкости изменяется, положение поплавкового шара также следует за изменением уровня жидкости и приводит во вращение главный вал, а датчик углового смещения головки счетчика и главный вал соединены в осевом направлении, образуя синхронный рабочий механизм. с главным валом. Таким образом, после того, как датчик углового смещения преобразует сигнал угла поворота главного вала в электрический сигнал, электронная схема внутри счетчика преобразует этот сигнал в стандартный токовый сигнал 4–20 мА, пропорциональный изменению уровня жидкости.
Спецификация

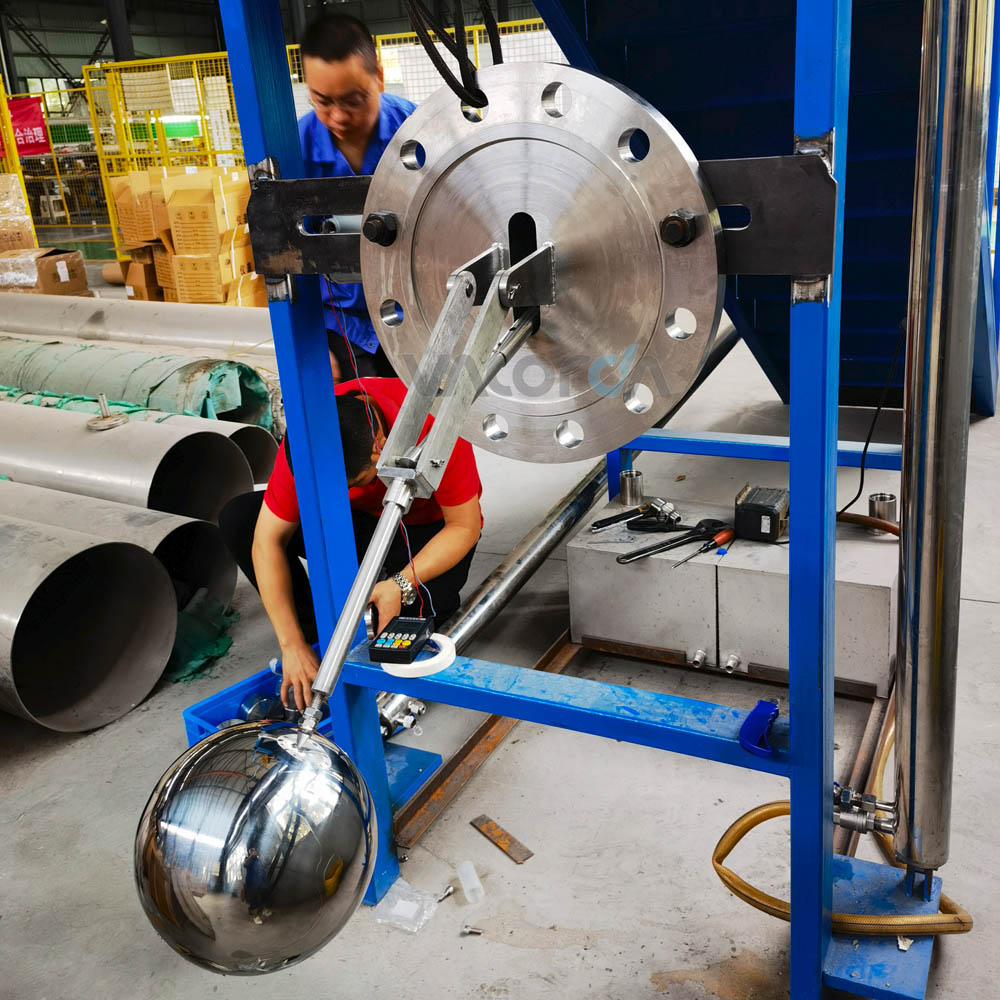

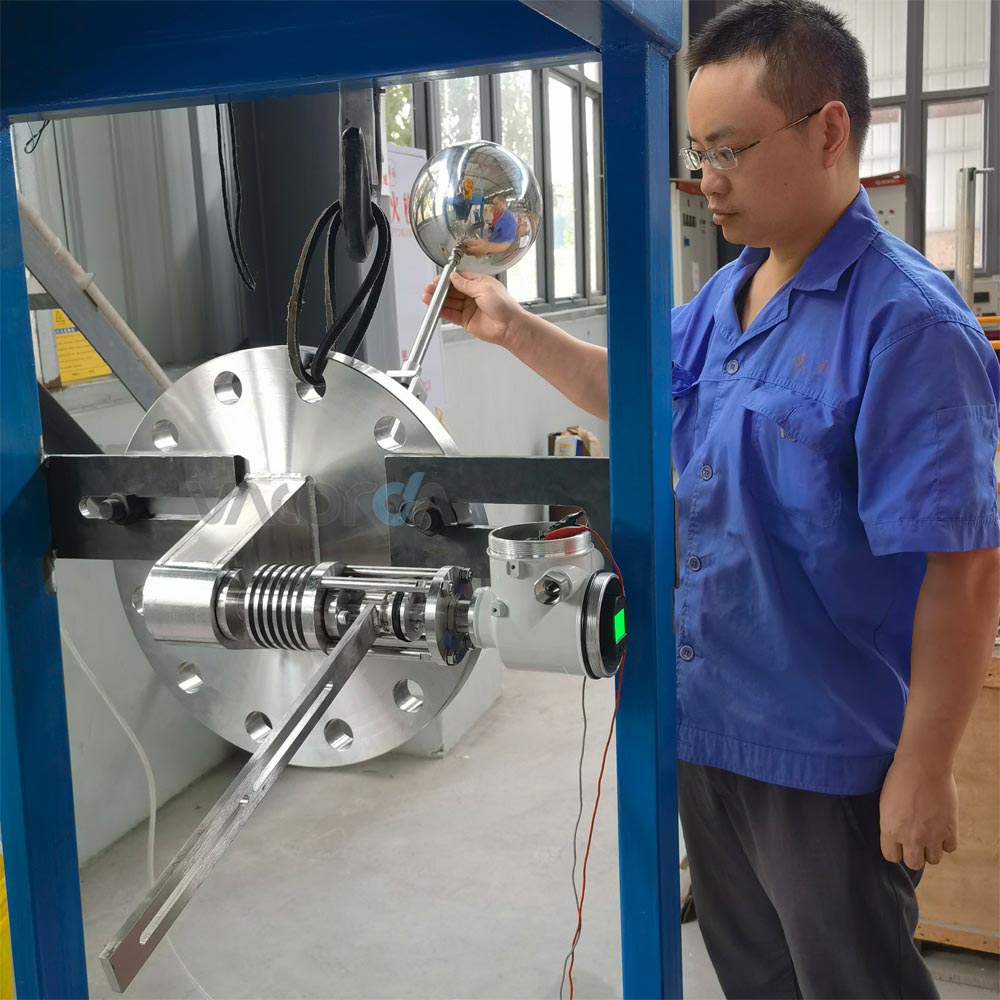

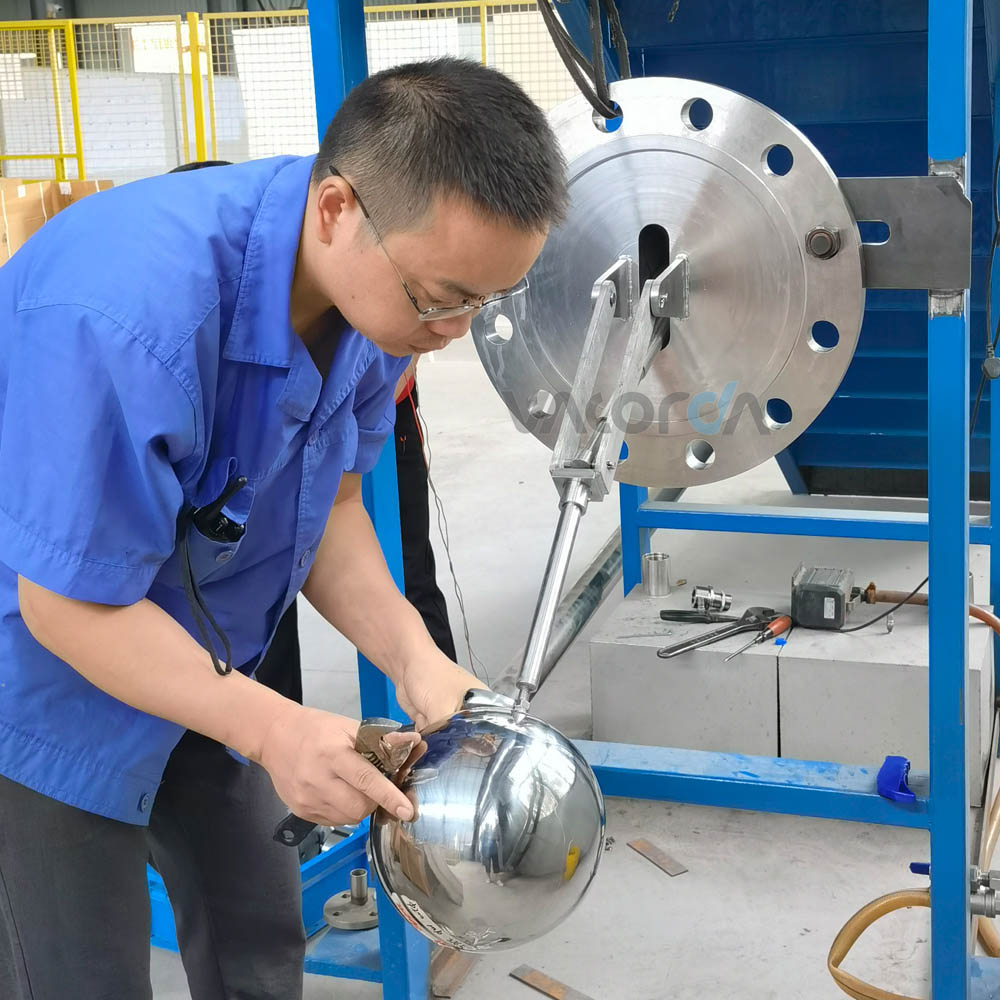

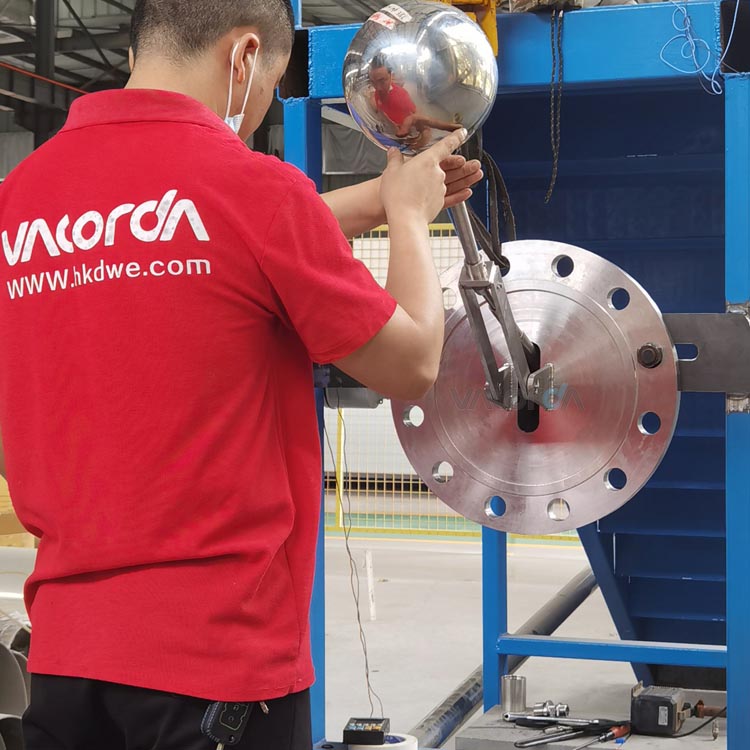

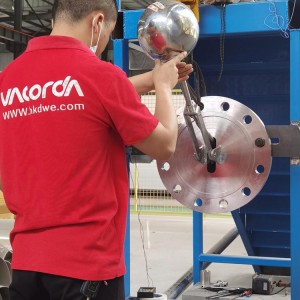

Тестирование поплавкового датчика уровня

Установка и меры предосторожности
Преобразователь устанавливается непосредственно на боковую стенку контейнера через соединительный фланец. Положение и направление установки должны учитывать удобство эксплуатации, наблюдения, осмотра и обслуживания. Существует два способа установки: левосторонняя установка и правосторонняя установка. Если при заказе нет инструкций, они устанавливаются с правой стороны.
Перед установкой соединение между поплавковым шаром, поплавковым стержнем, балансировочным стержнем и датчиком и главным валом должно быть закреплено во избежание ослабления и падения. После того, как все детали соединены, встряхните поплавковый стержень вверх и вниз, чтобы проверить, работают ли вращающиеся части гибко и синхронно. Не забудьте не трясти балансировочную штангу для проверки.
После завершения установки необходимо провести испытание под давлением вместе с контейнером для проверки механической прочности и герметичности.
При транспортировке или установке никогда не бросайте, не роняйте и не ударяйте уровнемер; при транспортировке его следует упаковать согласно способу упаковки, предусмотренному производителем.
Защитный барьер, используемый в искробезопасном типе, должен соответствовать «Меры предосторожности при безопасном использовании искробезопасного поплавкового уровнемера» в технических параметрах настоящего руководства.
При обычном использовании, когда требуется отладка, аналоговым часам достаточно открыть переднюю крышку часов с дисплеем; умной модели достаточно открыть переднюю или заднюю крышку часов с дисплеем. Во время работы электропитание должно быть отключено в первую очередь. В процессе разборки и сборки следует обращать внимание на взрывозащищенную поверхность взрывозащищенного изделия, чтобы избежать повреждений, а крепежные детали следует затягивать как можно сильнее, чтобы обеспечить хорошие характеристики герметизации.
