Инструкция по продукту

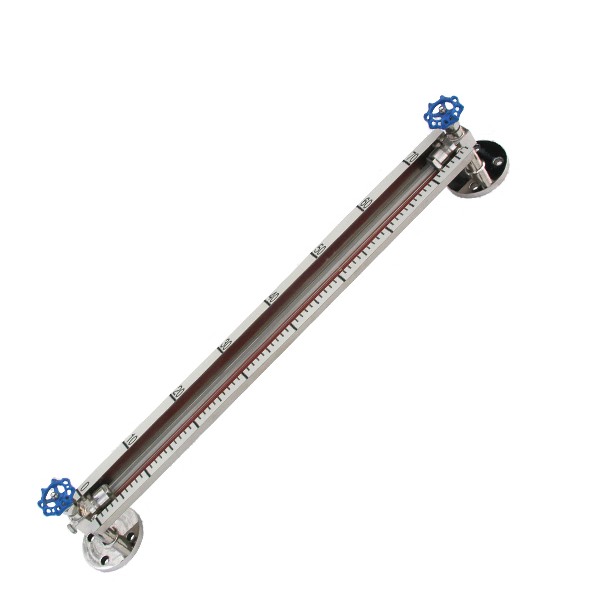

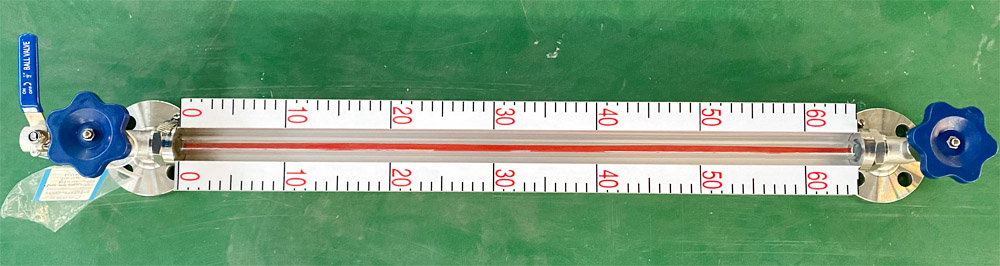

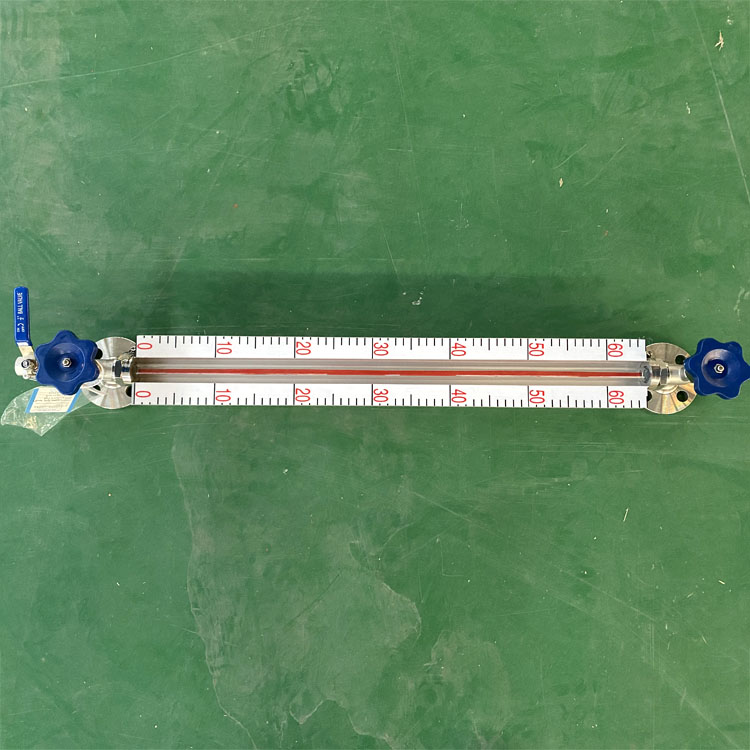

Уровнемер HG5 со смотровой стеклянной трубкой можно считывать напрямую.Это один из указателей уровня жидкости с прямым считыванием.Благодаря простой конструкции, визуальному дисплею и низкой стоимости он может широко применяться для резервуаров с жидкостью в процессе промышленного производства, канавок, другое устройство измерения объема и т. д. для отображения текущей высоты жидкости.
Указатель уровня со смотровым стеклом серии HG5 производится по стандарту HG 5-227-80, HG21592-95.
Особенности продукта
Уровнемер со смотровой трубкой имеет простую конструкцию, хорошую стабильность и надежность, а также прост в установке.
Технические параметры
| Диапазон измерения: | 0~1400 мм |
| Рекомендуемое межосевое расстояние: | 500, 600, 800, 1000, 1200, 1400 |
| Материал: | Углеродистая сталь, 304, 316L |
| Номинальное давление: | 1,6 МПа |
| Рабочая температура: | 0-100°С |
| Технологический фланец: | Тип A: DN20 RF PN16 HG 20592-09 |
| Тип B: DN20 M PN16 HG 20592-09 | |
| Тип C: DN20 RF PN16 HG 20615-09 | |
| Интерфейс нагревательного пара: | Внутренняя резьба RC1/4 |
| Давление греющего пара: | ≤1,0 МПа |
| Давление самозакрывания игольчатого клапана: | ≥0,3 МПа |
Приложения
Указатель уровня со смотровым трубчатым стеклом в основном используется в нефтяной, химической, электроэнергетической, металлургической и других отраслях промышленности, в различных прозрачных жидкостных контейнерах и котлах, воде, бензине, сжиженном нефтяном газе, аммиаке, пропане, пропилене, ароматических соединениях, кислотах и других маслах. измерение уровня продуктов и химического сырья.
