Инструкция по продукту

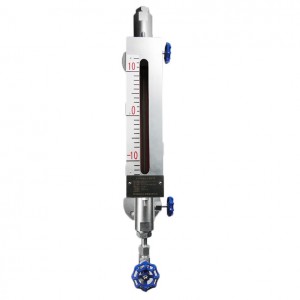

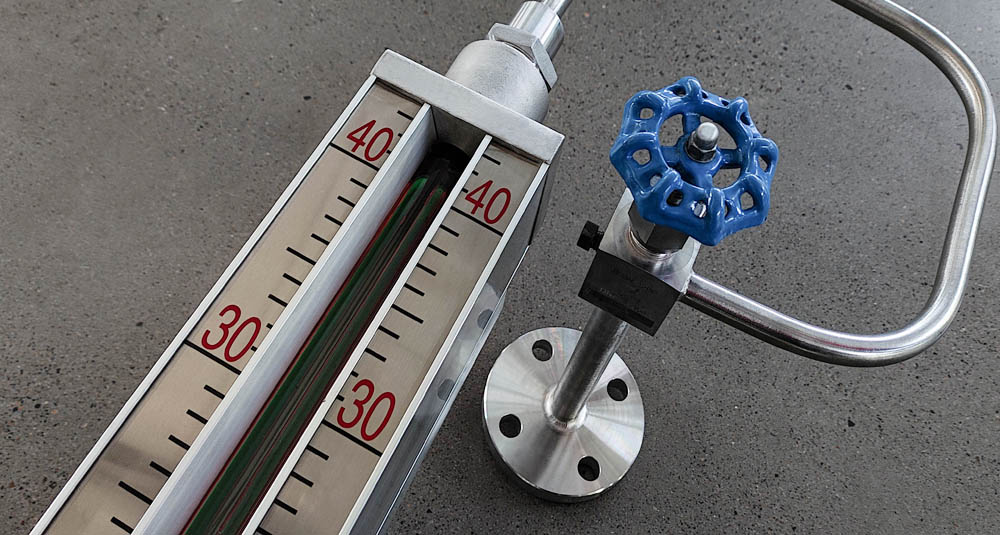

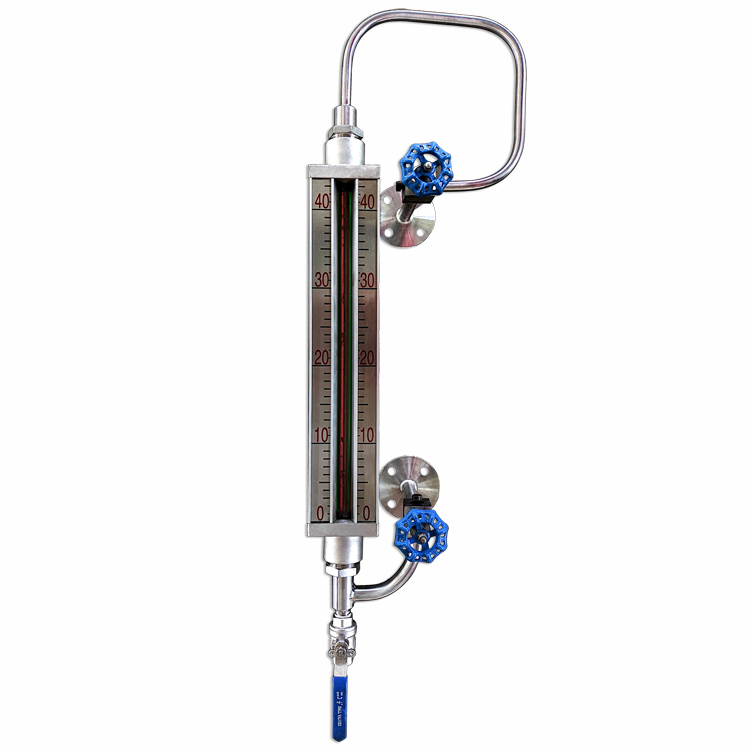

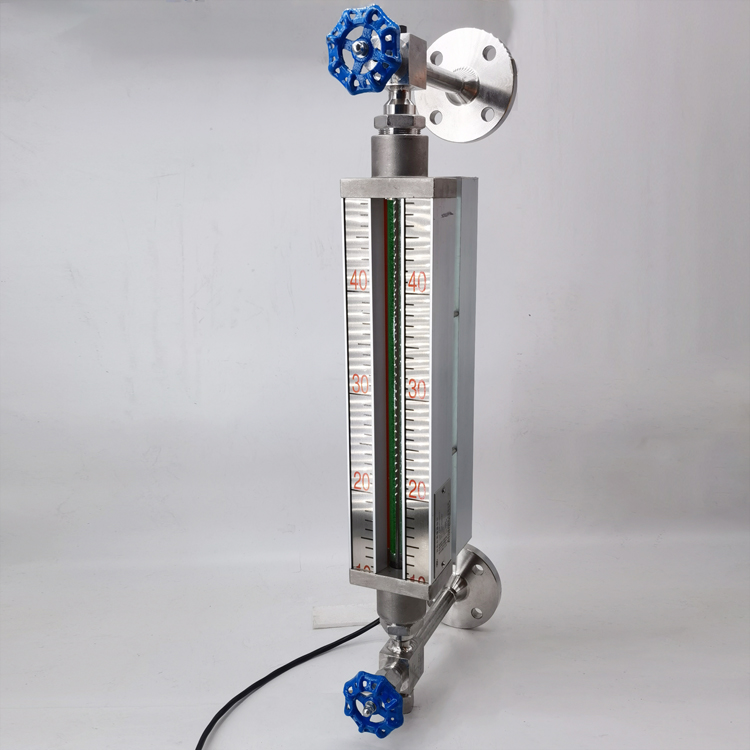

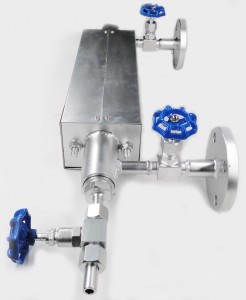

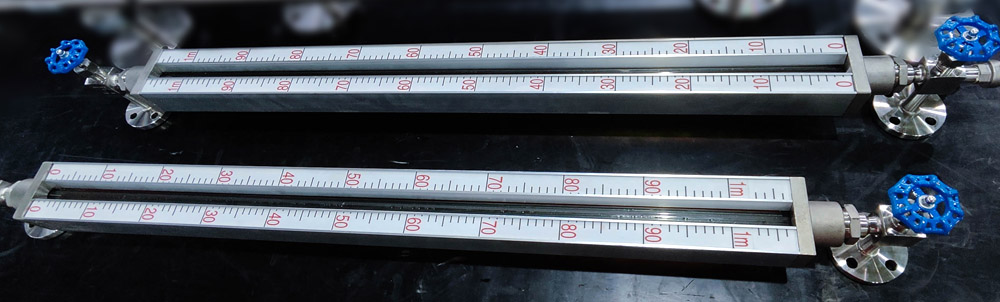

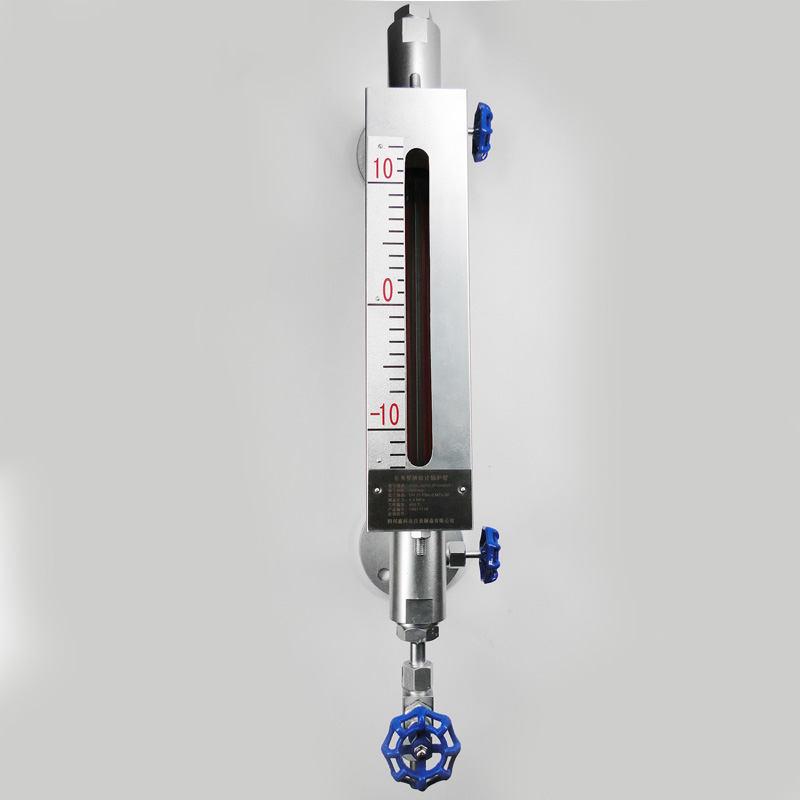

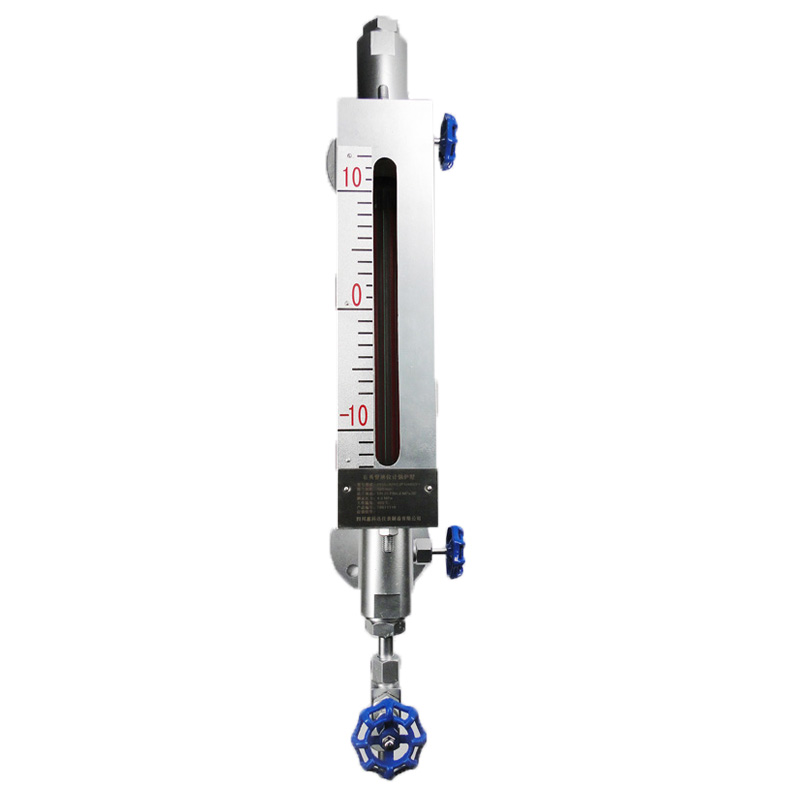

Уровнемер с кварцевой трубкой UGS представляет собой тип указателя уровня с прямым считыванием, состоящий из трубки из кварцевого стекла высокой чистоты, корпуса счетчика и взрывозащищенного клапана, с красным индикатором высоты жидкости и зеленым для высоты паровых фаз.Преимущества: четкое считывание, наблюдение регулировка направления, простая конструкция, надежная работа, ночной вид с источником света и т. д. Легко чистить и обслуживать. Если кварцевая трубка взорвалась, стальной шарик в клапане может автоматически блокировать канал для жидкости во избежание несчастных случаев.
Особенности продукта
1. Четкая индикация, хорошая герметизация.
2. Высокая рабочая температура: ≤+450℃.
3. Высокое рабочее давление: ≤PN100.
4. Уровнемер с кварцевой трубкой имеет длительный срок службы, простую конструкцию, легкую очистку и обслуживание.
5. В клапане с обеих сторон имеются два стальных шарика. Когда кварцевая трубка взрывается, стальные шарики могут автоматически блокировать канал, чтобы избежать вытекания жидкости, если разница давления внутри и снаружи превышает 0,3 МПа.

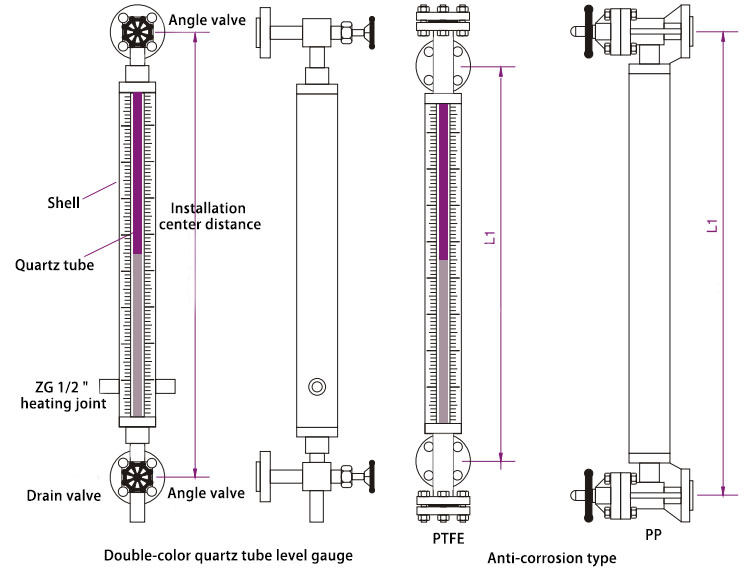

Структура продукта
Технические параметры
| Расстояние между центрами: | 300, 500, 800, 1100, 1400, 1700, 2000 мм (на заказ) |
| Укажите режим: | Одноцветный, двухцветный (красный в виде паровой фазы, зеленый в виде жидкости) |
| Расстояние между центрами: | 300, 500, 800, 1100, 1400, 1700, 2000 мм (на заказ) |
| Укажите режим: | Одноцветный, двухцветный (красный в виде паровой фазы, зеленый в виде жидкости) |
| Материал: | Углеродистая сталь 304, 316L, 1Cr18Ni9Ti, 0Cr18Ni9, 304 с футеровкой из PTFE. |
| Номинальное давление: | PN6-PN100(×0.1MPa) |
| 304 +PTFE≤PN40 | |
| PP≤100℃ | |
| Рабочая температура: | Углеродистая сталь ≤350 ℃ |
| Нержавеющая сталь ≤450℃ | |
| 304+PTFE ≤200℃ | |
| PP≤100℃ | |
| Сливной клапан: | Сливной игольчатый клапан (или настроить) |
| Дренажный клапан: | Выпускной игольчатый клапан (или настроить) |
| Технологический фланец: | DN20/RF HG/T 20592-09 |
| Интерфейс нагрева пара: | ZG1/2＂наружная резьба |
| Давление теплового пара: | ≤1.0Mpa |
| Эклектичное отопление: | Саморегулирующийся температурный нагрев (не требуется для антикоррозионного типа) |
| Давление самозакрывания стального шарика: | ≥0.3Mpa |
| Источник питания: | 24V DC, 36V AC |
| Температура окружающей среды: | -50~+80℃ |
Приложения
Уровнемер с кварцевой трубкой в основном используется в нефтяной, химической, электроэнергетической, металлургической и других отраслях промышленности, в различных прозрачных емкостях для жидкостей и котлах, в воде, бензине, сжиженном нефтяном газе, аммиаке, пропане, пропилене, ароматических соединениях, кислотах и других нефтепродуктах. и измерение уровня химического сырья.
