Принцип работы UHF магнитострикционного уровнемера

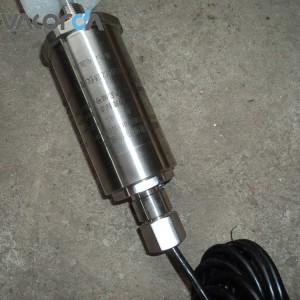

Магнитострикционный уровнемер UHF-C разработан по принципу магнитострикции и представляет собой новое поколение высокоточных уровнемеров.
При работе магнитострикционного уровнемера схема передатчика выдает импульсный ток возбуждения, который распространяется вдоль магнитострикционной линии и создает магнитное поле импульсного тока.

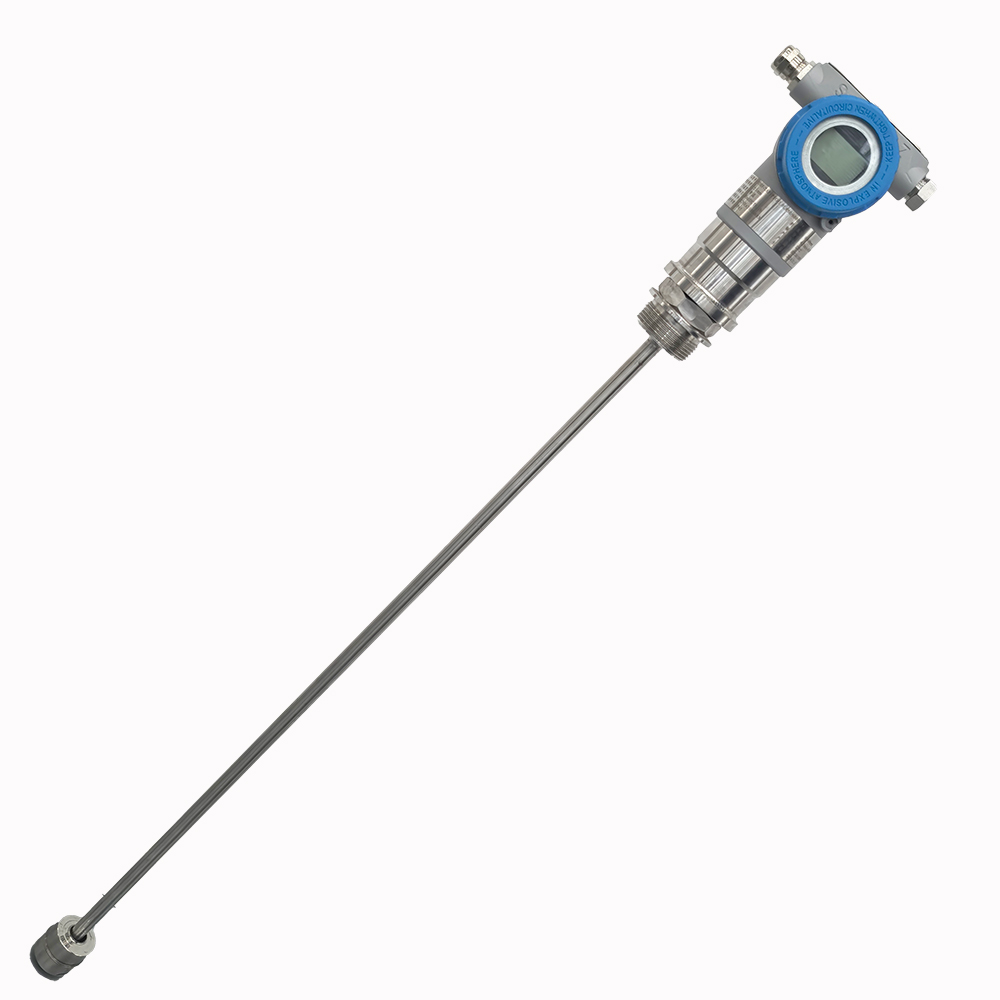

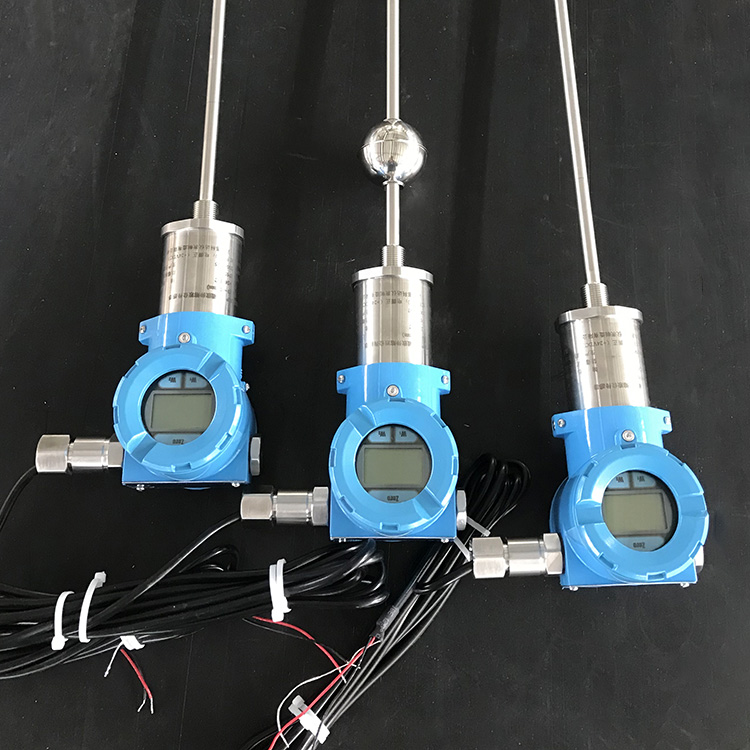

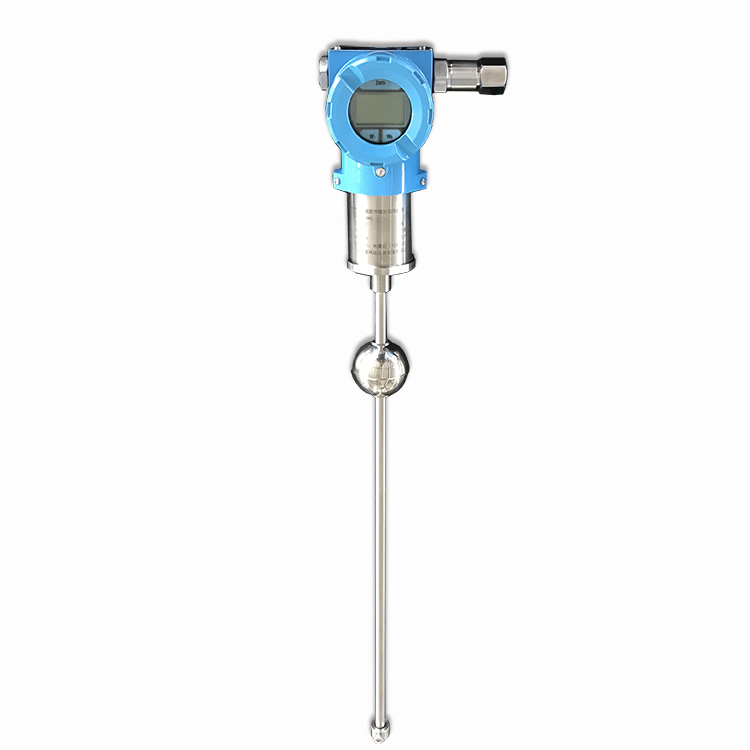

Стержень датчика магнитострикционного указателя уровня жидкости снабжен магнитным поплавком, который перемещается вдоль стержня при изменении уровня жидкости.
Внутри поплавка установлено постоянное магнитное кольцо. Когда магнитное поле импульсного тока встречается с магнитным полем магнитного кольца поплавка, магнитное поле вокруг поплавка изменяется так, что магнитострикционный провод генерирует импульс крутильной волны в том положении, где находится поплавок. Этот импульс имеет фиксированную скорость. Он передается обратно в передатчик по магнитострикционной линии и обнаруживается схемой обнаружения.
Центральный процессор вычисляет разницу во времени между импульсным током и импульсом торсионной волны, чтобы точно определить положение поплавка, то есть положение поверхности жидкости.
Схема аналого-электрического преобразования передатчика выдает сигнал 4–20 мА или сигнал RS485 MODBUS, чтобы реализовать цель удаленной передачи сигнала уровня жидкости.
Преимущества магнитострикционного указателя уровня UHF
Высокая точность, высокая повторяемость измерений, стабильная и надежная работа.
Несколько сигналов не являются обязательными,
Нулевая точка и полная степень составляют 100% в диапазоне измерения.
Защита от радиочастотных помех и молниезащита
Не требует регулярной калибровки и обслуживания.
Способ установки гибкий и простой
Он обладает высокой устойчивостью к загрязнению и подходит для суровых промышленных условий.
Жесткая конструкция стержня. Хорошие характеристики подшипника давления.
Гибкая конструкция. Решите проблему сверхдальнего измерения, удобной транспортировки и установки.
Коррозионная структура в условиях сильной коррозии
Технический параметр
| Выходы: | Цифровой — SSI, Modbus |
| Аналоговый — напряжение, ток | |
| Измеренное положение: | ССИ — 1 позиция |
| Modbus — позиции 1–3 | |
| Аналоговый — позиция 1–2. | |
| Диапазон: | 50~76000mm |
| Источник питания: | 24V |
| Коммуникация: | EIA-RS485/RS422 |
| Время обновления: | SSI, Modbus: длина 100 300 750 1000 2000 5000 |
| Frequency 4 3.7 3.0 2.3 1.2 0.5KHz | |
| Рабочая Температура: | -40° C~+85° C |
| Температура хранения: | 0° C ~+70° C |
| Зонд выдерживает давление: | Менее 34 МПа |
| Изоляция: | 500VDC |

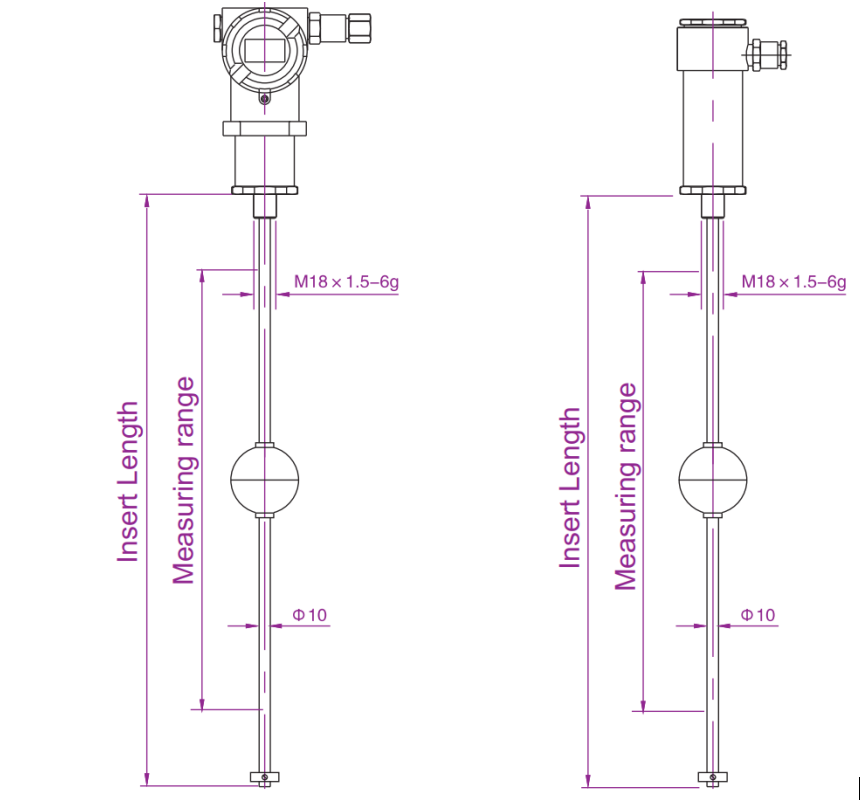

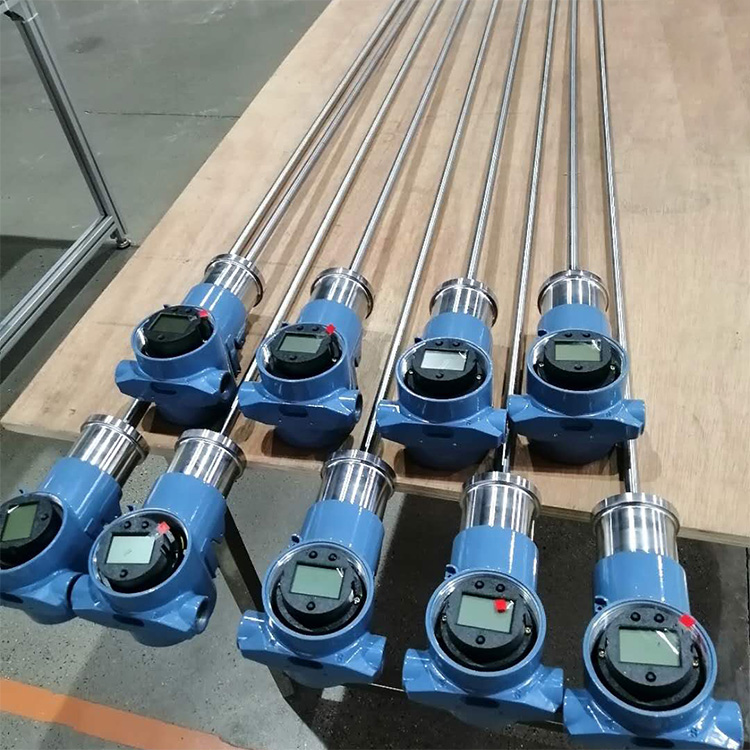

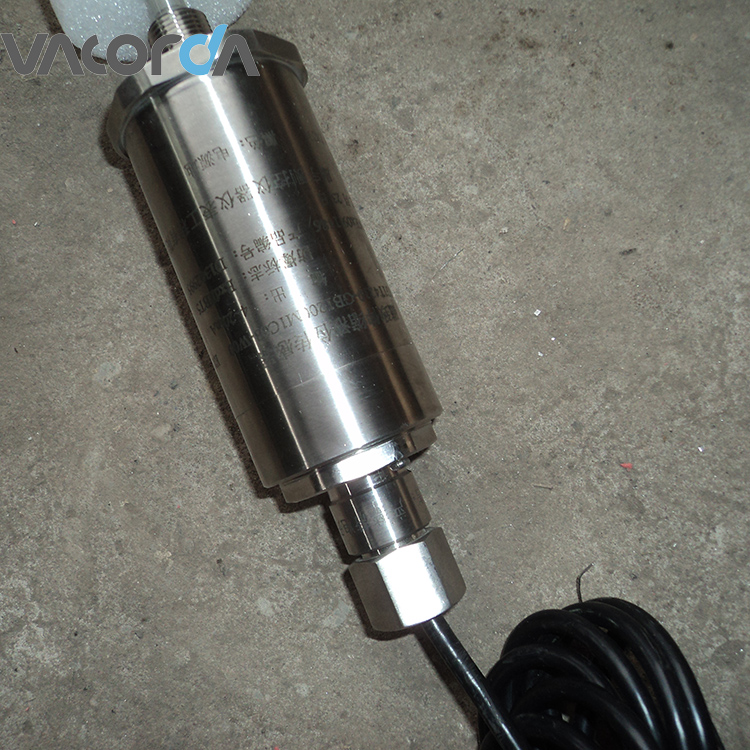

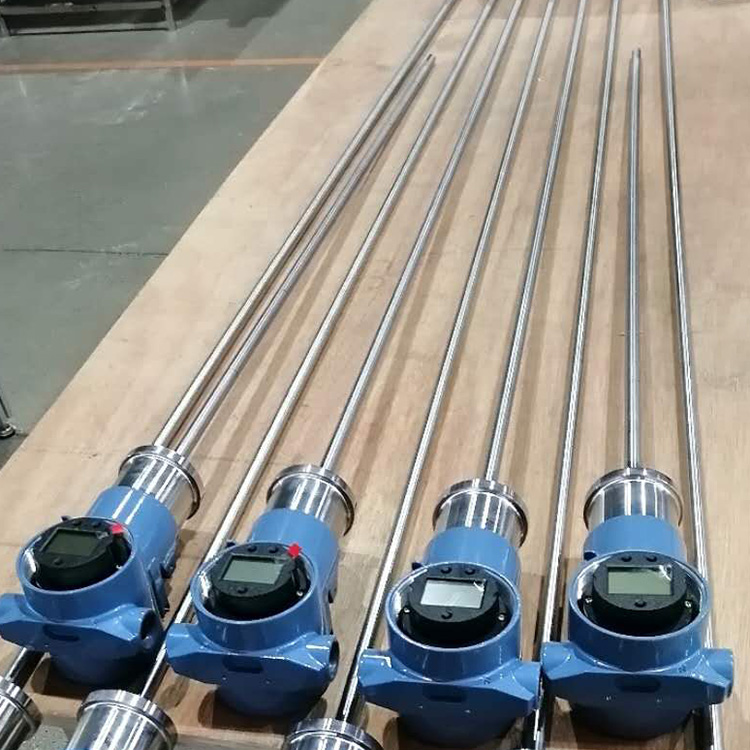

Внешний вид Структура
