Инструкции по продукту
Принцип работы электромагнитного расходомера принцип измерения основан на законе электромагнитной индукции Фарадея.Измерительная трубка расходомера футерована изоляционным материалом из катушки из немагнитного сплава.Двумя щелчками по диаметру сквозное крепление на измерительной трубке. Головка электрода находится заподлицо с внутренней поверхностью футеровки. Катушка поля волнами при импульсном возбуждении с обеих сторон будет измеряться перпендикулярно направлению оси трубы, что создает плотность магнитного потока магнитного поля b. На этом этапе, если у вас есть Электропроводность жидкости течет через измерительную трубку, перерезаем магнитные линии индукционной электродвижущей силы E. Электродвижущая сила e пропорциональна плотности магнитного потока B, измеряем внутренний диаметр d и произведение средней скорости v. Электродвижущая сила e (tra сигнал FIC), проверенный электродами и кабелями к преобразователю.Преобразователь после того, как сигнал трафика будет усилен, для отображения расхода жидкости и выходного импульса энергии, аналоговых токовых сигналов для управления расходом и регулировки расхода.
Особенности продукта
1. Отсутствие движущихся и заблокированных частей потока в трубопроводе, практически отсутствие дополнительных потерь давления при измерении.
2. Результаты измерений не зависят от физических параметров, таких как распределение потока, давление жидкости, температура, плотность и вязкость.
3. ЖК-дисплей, прост в использовании и эксплуатации.
4. Магнитный расходомер использует устройства SMD и технологию SMT.
5. Функция самопроверки.

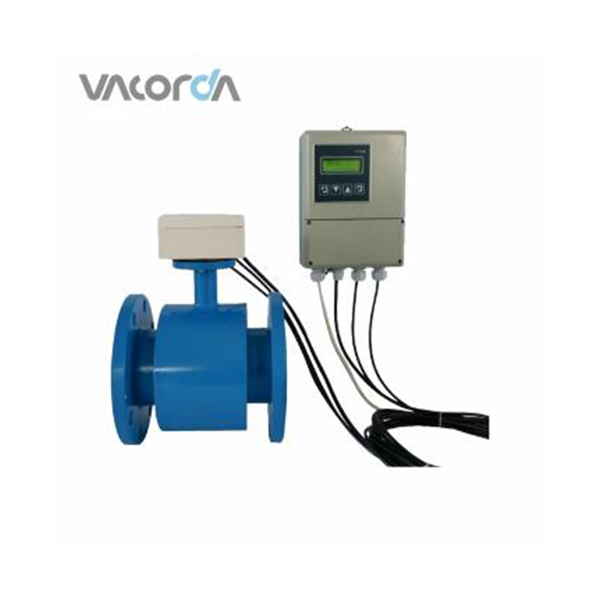

Структура продукта:
Технические параметры
Серия номинальных диаметров DN (мм)
| Трубы с покрытием из PTFE: | 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600 |
| Трубы с резиновым покрытием: | 40, 50, 65, 80, 100, 125, 150, 200, 300, 350, 400, 500, 600, 800, 1000, 1200, Примечание: специальные характеристики могут быть изменены по индивидуальному заказу. |
| Соотношение диапазонов измерения: | 150:01:00 |
| Ошибка повторяемости: | +/-0.1% |
| Точность: | Трубопровод: 0.5 класс, 1.0 класс |
| Измеряемая температура среды: | Обычная резиновая подкладка: -20~+60 ° c |
| Высокотемпературная резиновая подкладка: -20~+90 ° c | |
| Подкладка из PTFE: -30~+100 ° c | |
| Высокотемпературная виниловая подкладка: -30~+180 ° c | |
| Номинальное рабочее давление | Трубопровод: DN10~DN65: ≤ 2.5MPa;DN80~DN150: ≤ 1.6MPa; |
| Диапазон измерения расхода: | Диапазон измерения расхода, соответствующий диапазону скорости потока, составляет 0.3~15m/s |
