Инструкция по продукту

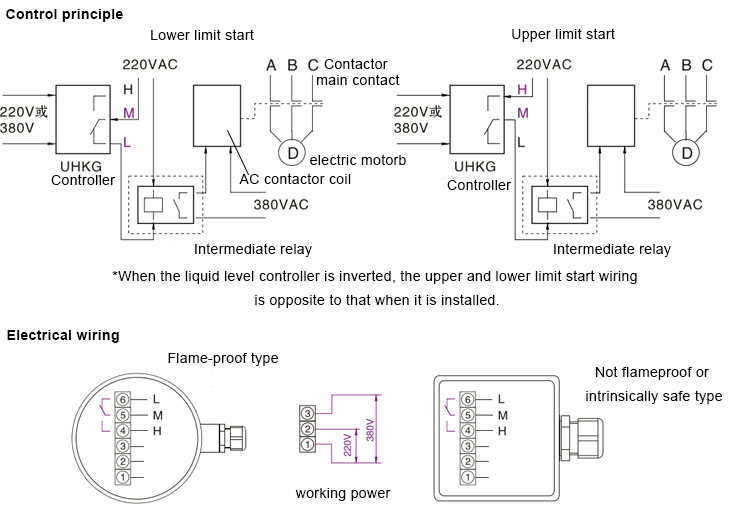

Поплавковые выключатели уровня жидкости UHK состоят из герконовой трубки, магнитного поплавка и внутренней цепи, в которых используется плавающий шарик с магнитным компонентом, поднимающимся вместе с уровнем, чтобы управлять открытием или закрытием автономного и онлайн-расположения сухой герконовой трубки. Через Устройство внутренней цепи выводит набор пассивных контактов от постоянно открытого к постоянно закрытому (SPDT), контакты могут подключаться непосредственно к цепи катушки контактора переменного тока, которая может управлять замыканием или размыканием контактора переменного тока (без необходимости использования дополнительной вторичной цепи), чтобы контролировать работу или остановку двигателя водяного насоса или другого электрического оборудования, а также автоматически контролировать уровень контейнера.
Особенности продукта
1. Длительный срок службы, стабильная и надежная работа, простота установки, практически не требует обслуживания.
2. Независимость от физического и химического состояния среды.
3. Магнитный поплавковый переключатель уровня применяется во всех типах плохих сред с плотностью ≥0,65 г/см³.
4. Доступно для обнаружения границы раздела сред с двумя различными плотностями.
5. Противовзрывная конструкция.
6. Доступен верхний и/или нижний предел.
Структура продукта
Параметр продукта
| Максимальная глубина вставки: | L = 5 м (> 5 м по индивидуальному заказу) |
| Максимальный объем контроля: | L-120мм |
| Минимальный объем контроля: | 50 мм (<50 мм по индивидуальному заказу) |
| Средняя плотность: | ≧0,65 г/см3 |
| Рабочее давление: | PN2.5~ PN160 |
| Рабочая температура: | -40~150 ℃ |
| Диаметр поплавка: | Ф28~Ф120(в зависимости от давления и плотности) |

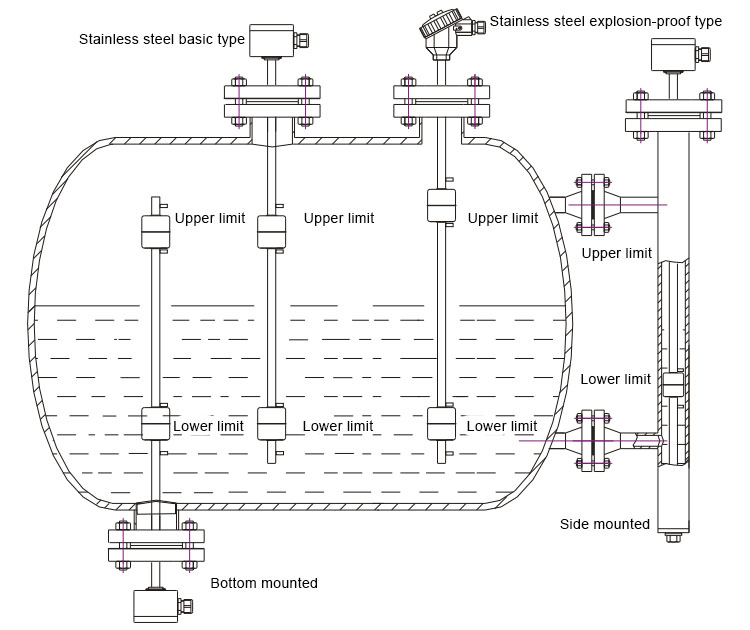

| Тип установки: | Фланец: DN40~DN150 |
| Стандарт фланца: HG/T20592~2009 | |
| (Давление ≥ PN25, фланец ≥ DN125) | |
| резьба G2” | |
| Другой метод (консультация) | |
| Максимальная частота переключения: | ≦1×105 |
| Ошибка: | ±8±2мм |
| Рабочий источник питания: | 220 VAC/380 VAC |
| Максимальное напряжение переключателя: | ≦250 VAC |
| Максимальный ток переключателя: | 5А |
| Угол установки: | ≦±25° |
| Монтажная коробка: | Внутренняя резьба M20×1,5 |
| Степень защиты: | IP65 |
| Взрывозащищенный класс: | Exd II CT6Gb |
Приложения
Магнитный поплавковый переключатель уровня UHK изготовлен из различных материалов и может использоваться практически во всех сильных и слабых коррозионностойких и неагрессивных средах. Его можно использовать для автоматического контроля уровня жидкости в контейнерах в таких отраслях, как нефтяная, химическая промышленность, природный газ и т. д.
