Инструкция по эксплуатации
V-образный конусный расходомер представляет собой прибор для измерения расхода по перепаду давления. К настоящему времени уже более 100 лет используются всевозможные приборы для измерения расхода, основанные на теории перепада давления. Теория перепада давления основана на принципе преобразования энергии в герметичном трубопроводе, который означает, что для устойчивой жидкости квадратный корень из расхода и скорости потока является прямым отношением. При увеличении скорости давление будет уменьшаться. Когда среда подходит к конусу, давление равно P1. При прохождении среды в дроссельной зоне диффузора давление снижается до P2 за счет уменьшения площади прохода и увеличения скорости. Оба давления P1 и P2 подключены к трансформатору перепада давления через напорный патрубок. При изменении расхода среды значение перепада давления будет соответственно увеличиваться или уменьшаться.
Характеристики изделия
1. Чрезвычайно долговечный конический элемент с прецизионной обработкой.
2.Минимальное техническое обслуживание.
3.Повторяемость +/-0,1% или выше.
4. Диапазон расходов V-образных конусных расходомеров составляет 10:1 и выше.
5. Компактная компактная конструкция.
6. Точность до +/-0,5%, с калибровкой.

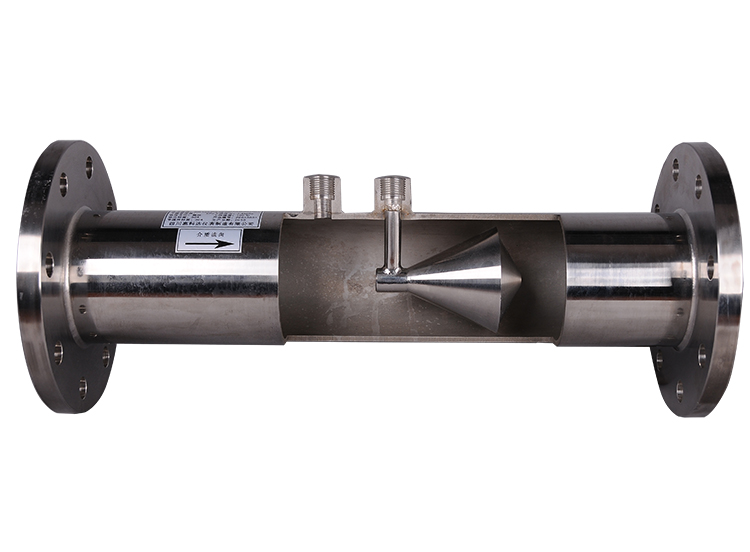

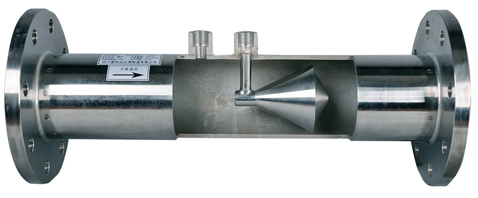

Структура изделия
Технические параметры
| Класс точности: | 0,5 |
| Долгосрочная стабильность: | ± 0,1%F.S/Y |
| Повторяемость: | ± 0,1% |
| Минимальная скорость потока: | 0,1 м |
| Коэффициент отклонения: | Обычно 15:1; максимум 50:1 |
| Диапазон чисел Рейнольдса: | 8 × 103 ~ 5 × 106 |
| Рабочее давление: | ≤ 16 МПа, 42 МПа (максимум) |
| Рабочая Температура: | -160 °С ~ 700 °С |
| Номинальный диаметр: | φ15~φ2000 (1/2″~120″) |
Области применения изделия
V-образный конусный расходомер широко используется в нефтяной, химической, сталелитейной, легкой, канализационной, природоохранной, водоохранной и фармацевтической отраслях для измерения объемного расхода проводимых жидких сред.
