Инструкция по продукту

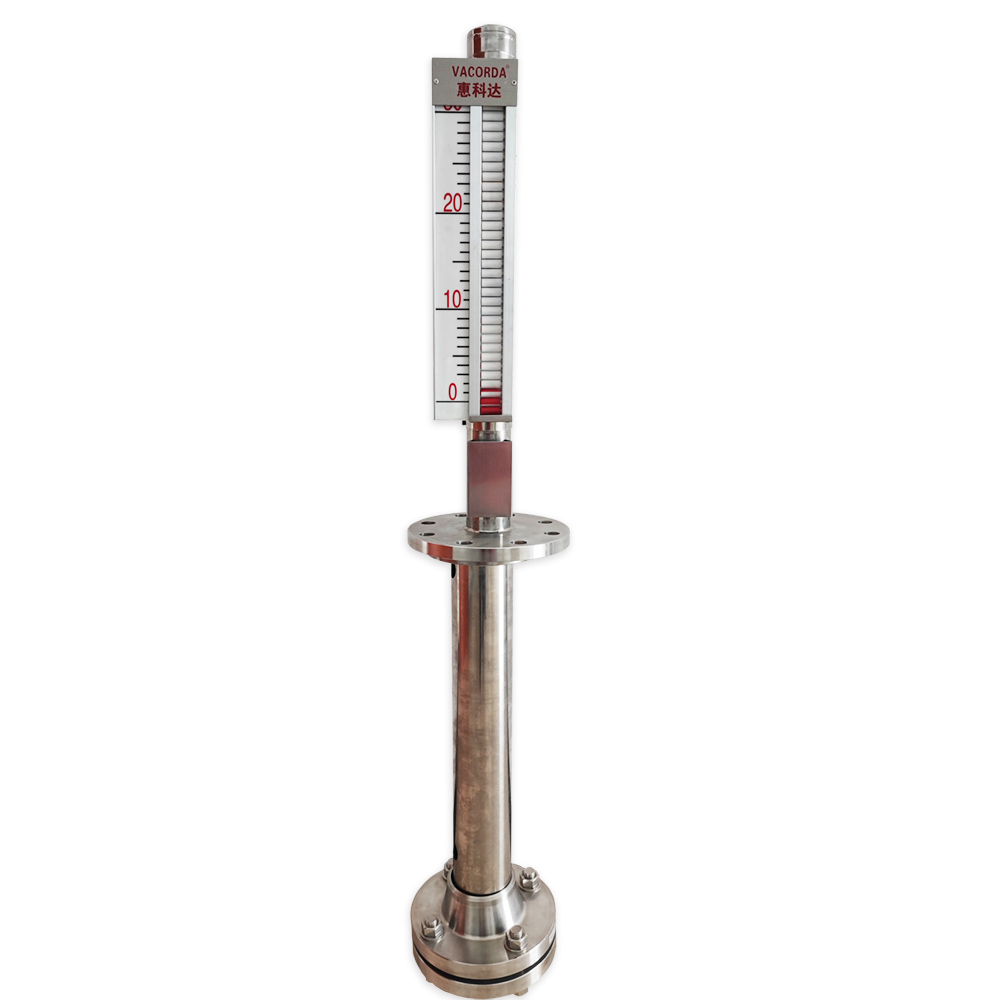

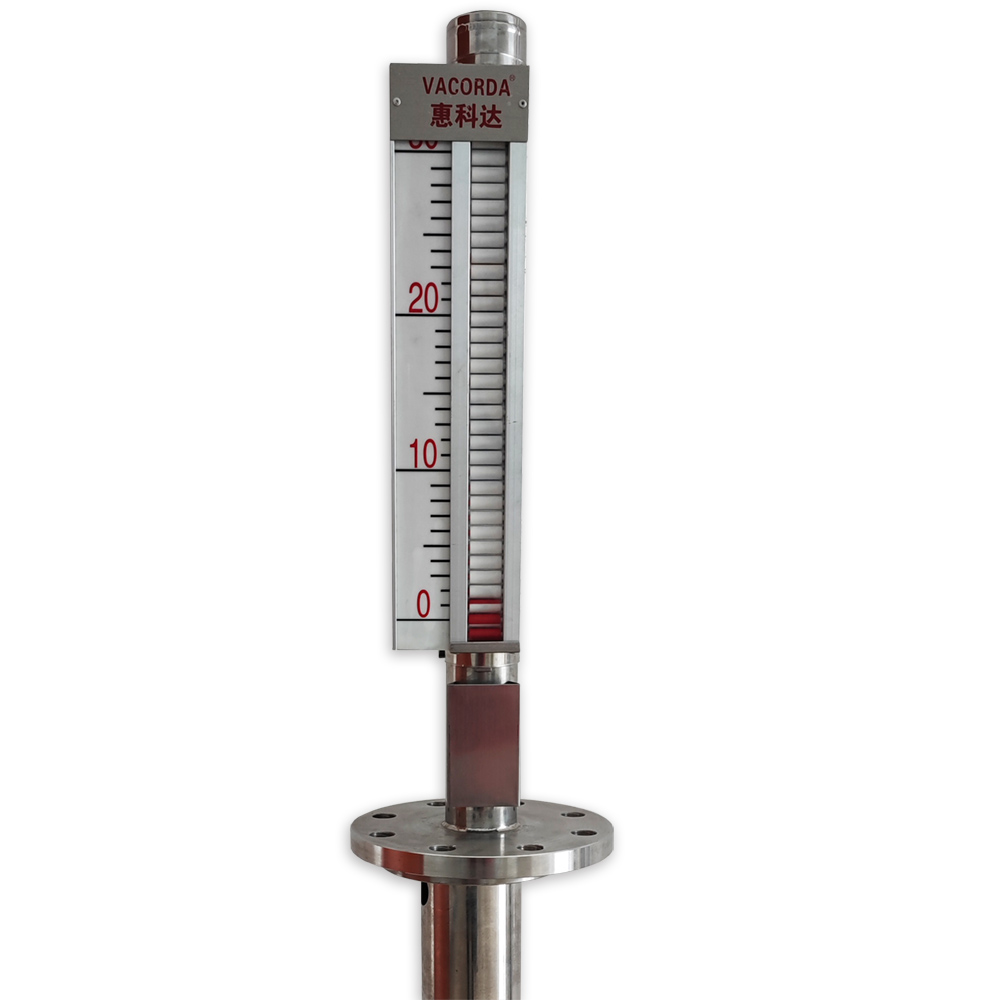

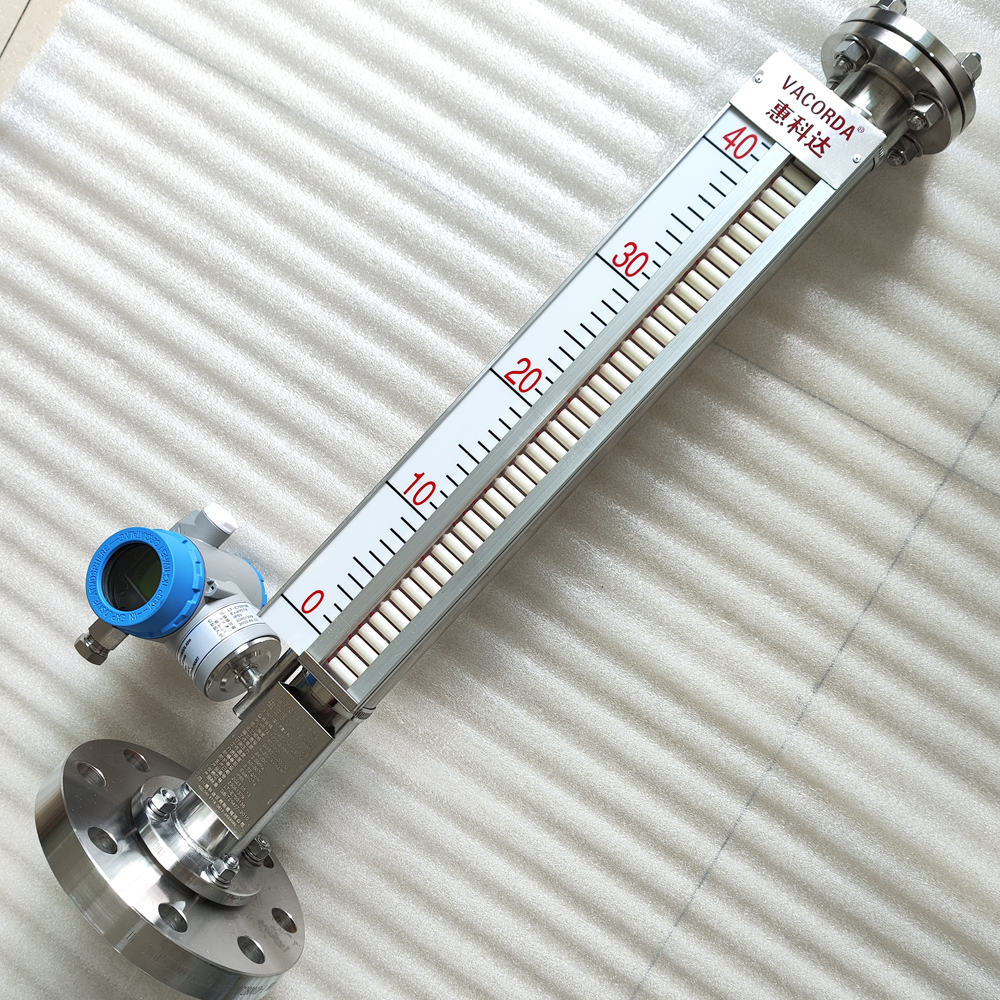

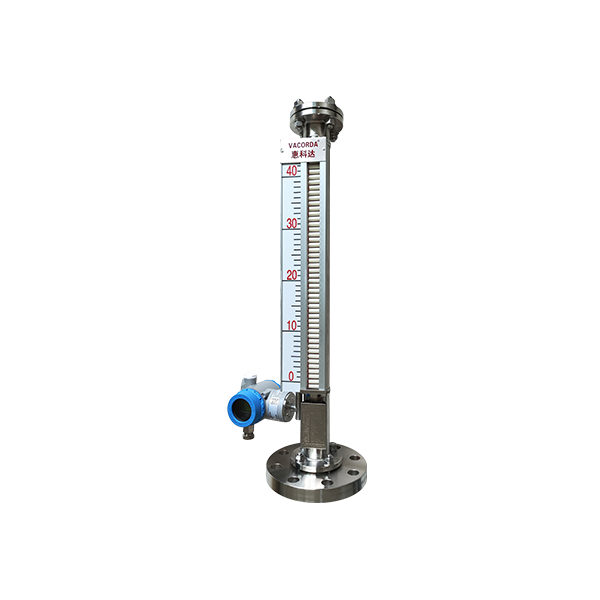

Магнитные указатели уровня Vacorda UHC, монтируемые сверху. Применяется в резервуарах, которые не могут быть закреплены на боковых поверхностях. Движение поплавка в баке в зависимости от скорости наполнения бака; уровень перемещает поплавок внутри бутылки, а наблюдение за резервуаром осуществляется механически. Как и другие системы, для систем автоматизации также могут быть изготовлены магнитные указатели уровня с верхним креплением.
Принцип работы

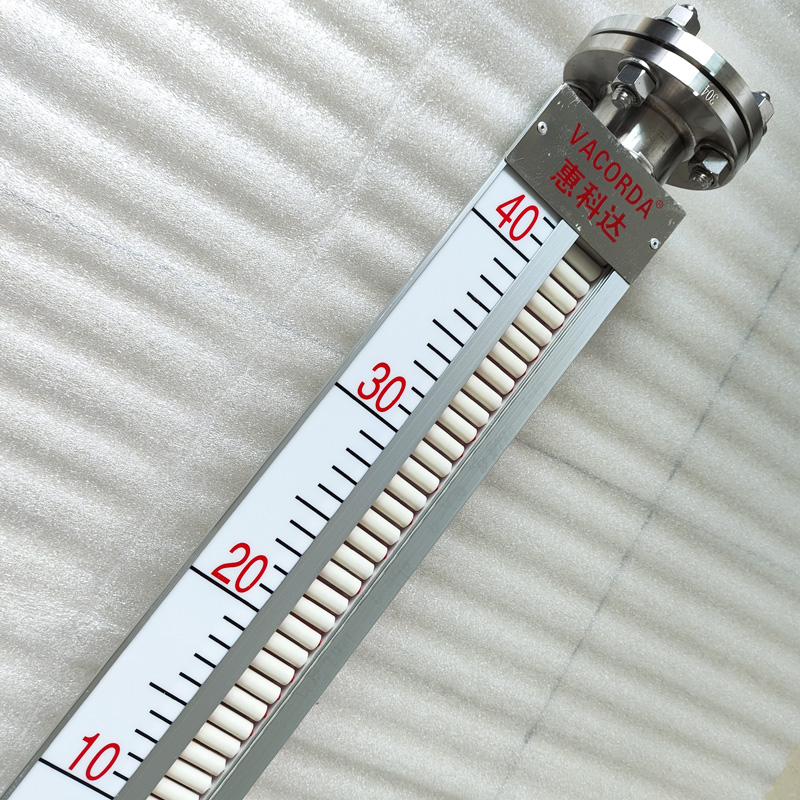

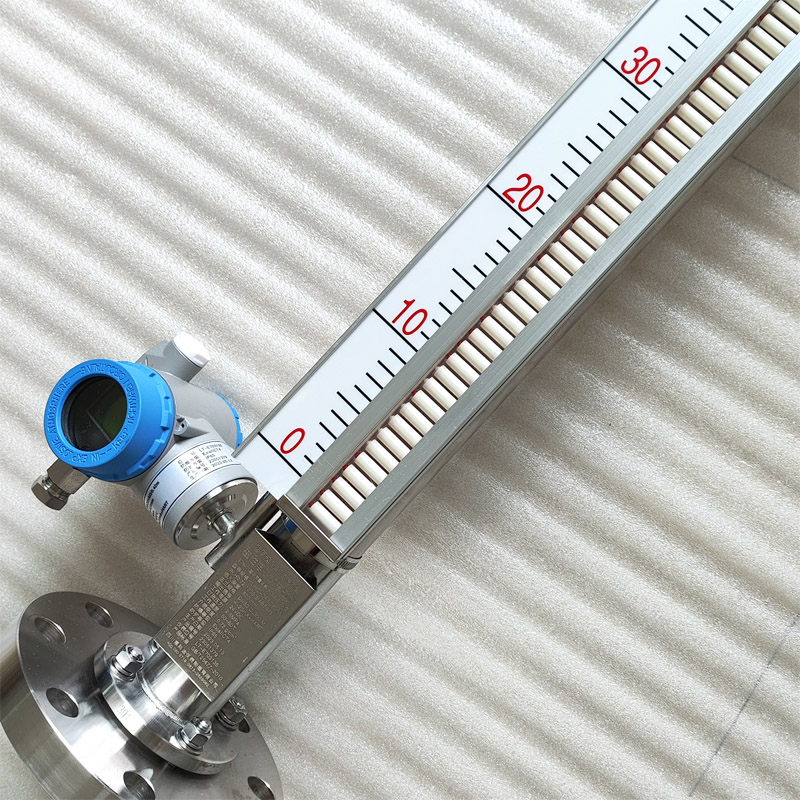

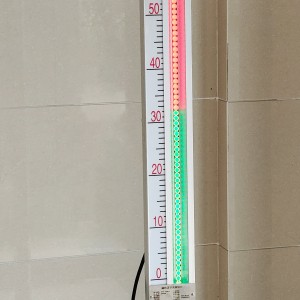

Магнитный уровнемер жидкости типа UHC состоит из измерительного корпуса, двухцветного цилиндра дисплея, линейки, верхнего и нижнего фланцев, магнитного шарика и преобразователя (4–20 мА). В соответствии с принципом плавучести магнитный шарик в корпусе указателя уровня поднимается или опускается при изменении уровня жидкости и совершает двухцветный поворот, показывая уровень среды. Каждый цилиндр имеет двухцветную осесимметричную структуру. Расстояние между двумя цилиндрами составляет 10 мм. Красная сторона цилиндра дисплея указывает на жидкость, а белая сторона цилиндра дисплея указывает на воздух. Помимо измерения уровня жидкости, он также может измерять границу раздела двух видов жидкости.
Характеристика продукта
1. Индикатор уровня магнитного типа имеет простую конструкцию, хорошую стабильность и надежность.
2. Независимость от физических и химических состояний среды, таких как проводимость, диэлектрическая проницаемость, пена и т. д.
3. Применимо для всех видов сред, таких как коррозионные, токсичные и взрывоопасные.
4. Измерение границы раздела или измерение уровня двух видов сред с разной плотностью.
5. Двухпроводной выход сигнала 4–20 мА постоянного тока, цифровой светодиодный дисплей 0,8 или 0,56 дюйма.
