Краткое описание:

Характеристика продукта
1. Магнитный индикатор уровня имеет простую конструкцию, хорошую стабильность и надежность.
2. Независимость от физических и химических состояний среды, таких как проводимость, диэлектрическая проницаемость, пена и т. д.
3. Применимо для всех видов сред, таких как коррозионные, токсичные и взрывоопасные.


Детали продукта

Товарные ярлыки

Инструкция по продукту

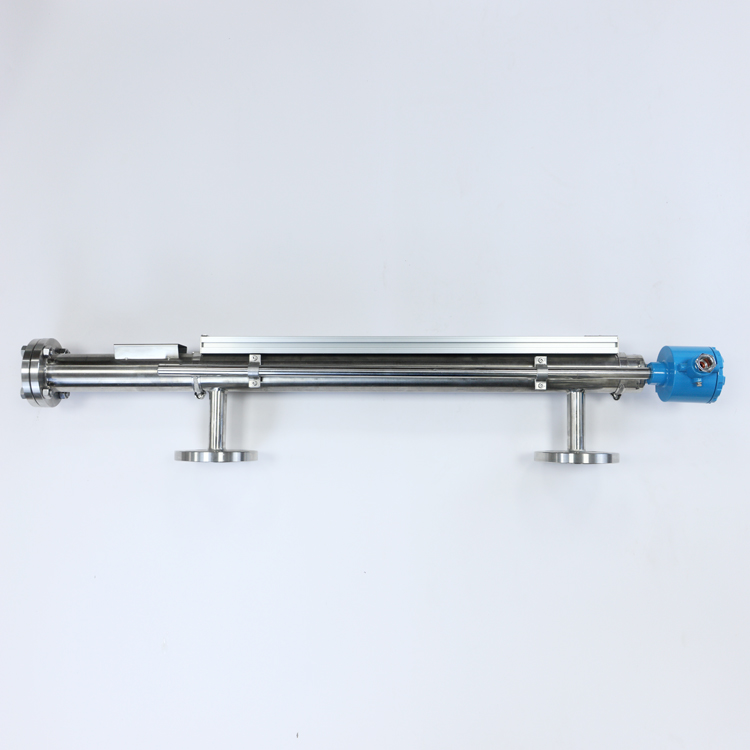

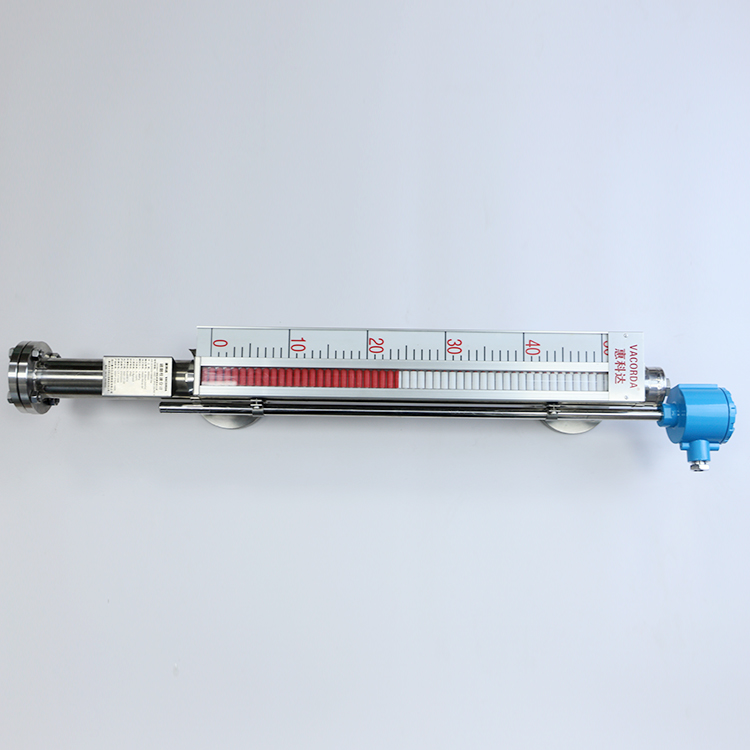

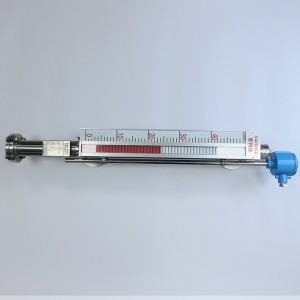

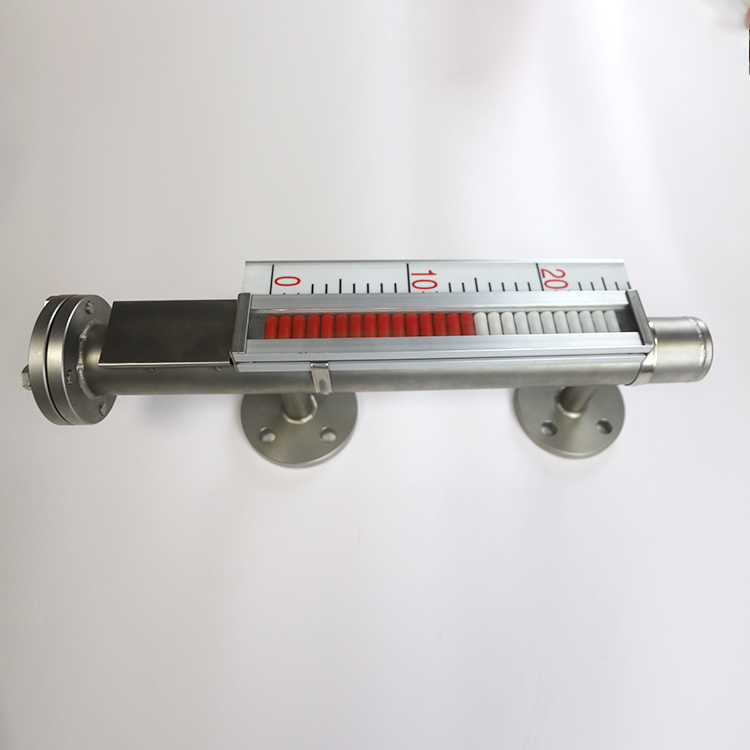

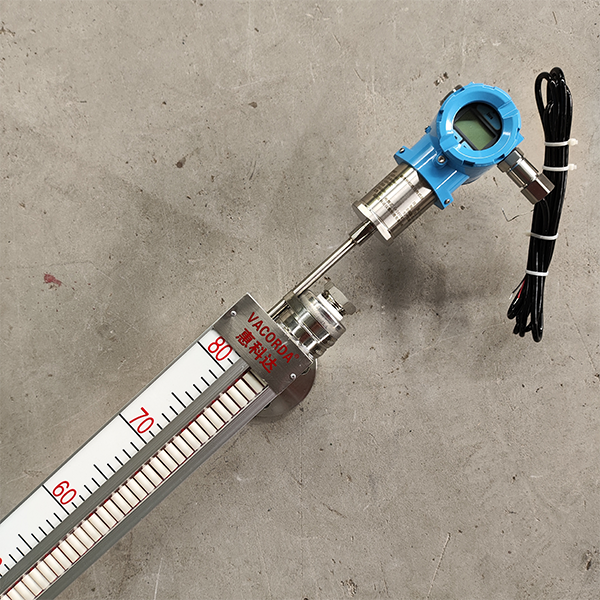

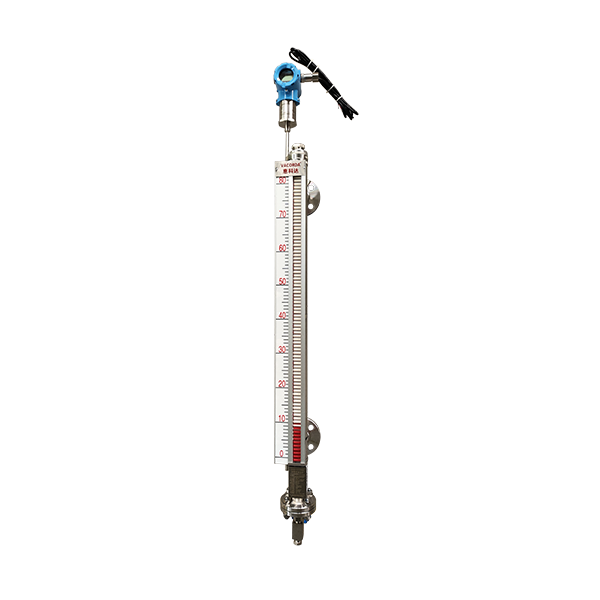

Цифровой магнитный индикатор уровня воды из нержавеющей стали 4–20 мА состоит из измерительного корпуса, двухцветного цилиндра дисплея, линейки, верхнего и нижнего фланца, магнитного шарика и преобразователя (4–20 мА). На основе принципа плавучести магнитный шарик в корпусе Указатель уровня поднимается или опускается при изменении уровня жидкости и поворачивается в двух цветах, показывая уровень среды.Каждый цилиндр имеет двухцветную осесимметричную структуру.Расстояние между двумя цилиндрами показывает 10 мм.Красная сторона цилиндра дисплея с жидкостью и Цилиндр белого бокового дисплея указывает на наличие воздуха.Помимо измерения уровня жидкости, он также может измерять границу раздела двух видов жидкостей.

Характеристика продукта
1. Магнитный индикатор уровня жидкости имеет простую конструкцию, хорошую стабильность и надежность.
2. Независимость от физических и химических состояний среды, таких как проводимость, диэлектрическая проницаемость, пена и т. д.
3. Применимо для всех видов сред, таких как коррозионные, токсичные и взрывоопасные.
4. Измерение границы раздела или измерение уровня двух видов сред с разной плотностью.
5. Двухпроводной выход сигнала 4–20 мА постоянного тока, цифровой светодиодный дисплей 0,8 или 0,56 дюйма.

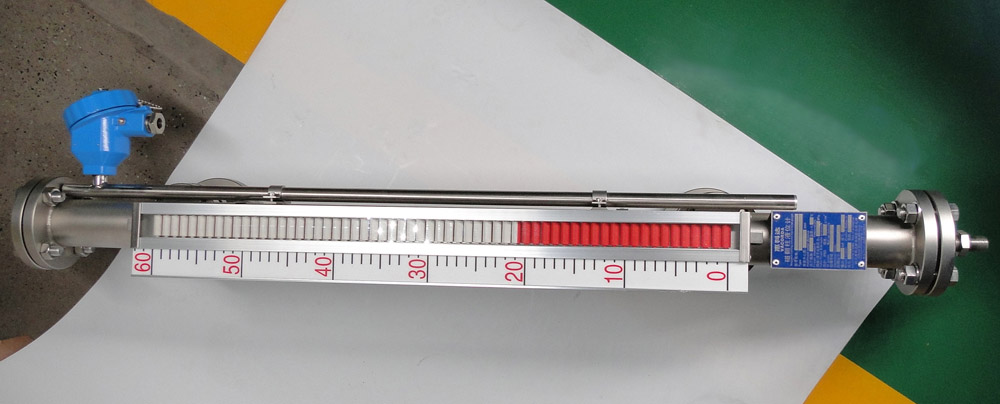

DSC06179

Структура продукта

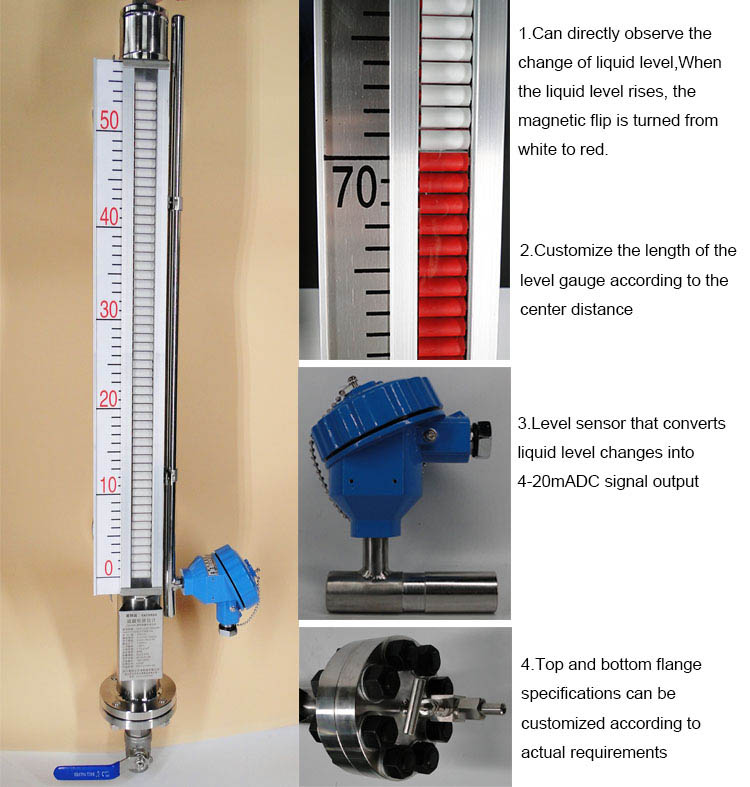

Details

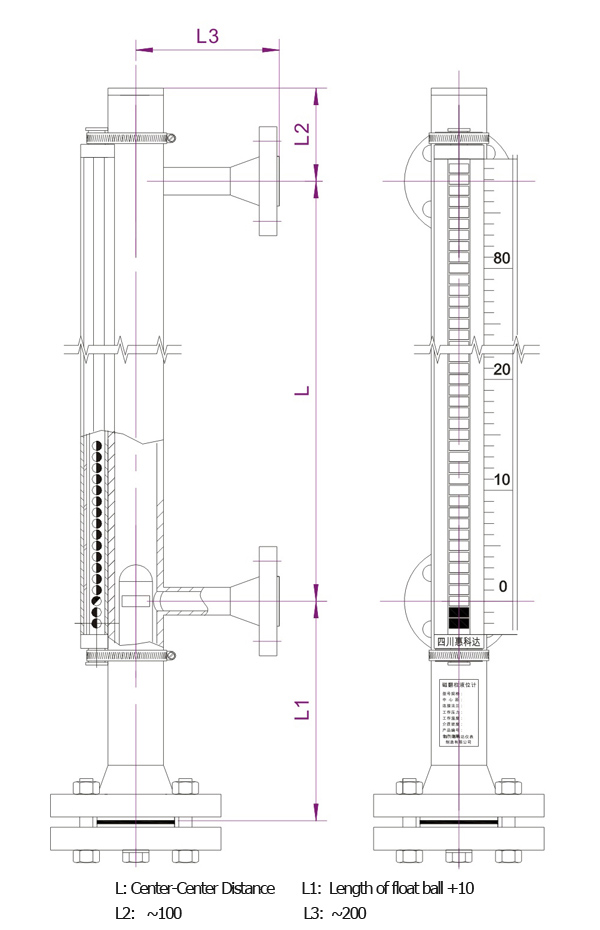

Remote-type-Magnetic-Liquid-Level-indicators02

Технический параметр

(1) Межцентровое расстояние: 150~6000 мм
(2) Средняя плотность: Более 0,45 г/см3
(3) Номинальное давление: PN2.5~PN420(х 0,1 МПа)
(4)Материал: SS304
(5) Рабочая температура:  -190°C ~ +350 °C
(6) Технологическое соединение: DN20~DN80/RF/14,DN80~DN250/RF/14
(7) Типы индикаторов:
A: цилиндр заслонки Al и ABS B: Алюминиевая пластина
C: Цилиндр створки из PVC и ABC-пластика D: Цилиндр заслонки из PP и ABC
Э: AL &LED Ф: PP&LED
(8) Структура верхней камеры: 1. Сварной колпачок 2. Сварной колпачок с заглушкой M14*1,5.
3. Фланец
4. Фланец с заглушкой M14*1,5.
5. Приварная крышка с фланцем DN20.
6.Фланец с фланцем DN20.
7. Сварочная крышка с воздушным клапаном.
8. Фланец с воздушным клапаном
(9) Конструкция нижней камеры: 1. Крышка фланца 2. Фланец с винтом сливной пробки
3. Фланец со сварочной трубкой DN20.
4. С фланцем DN20.
5. С игольчатым/шаровым клапаном

 ПРИМЕЧАНИЕ. Для верхнего и нижнего конца камеры можно выбрать заглушку с резьбой 1/2 дюйма NPT.

Приложения

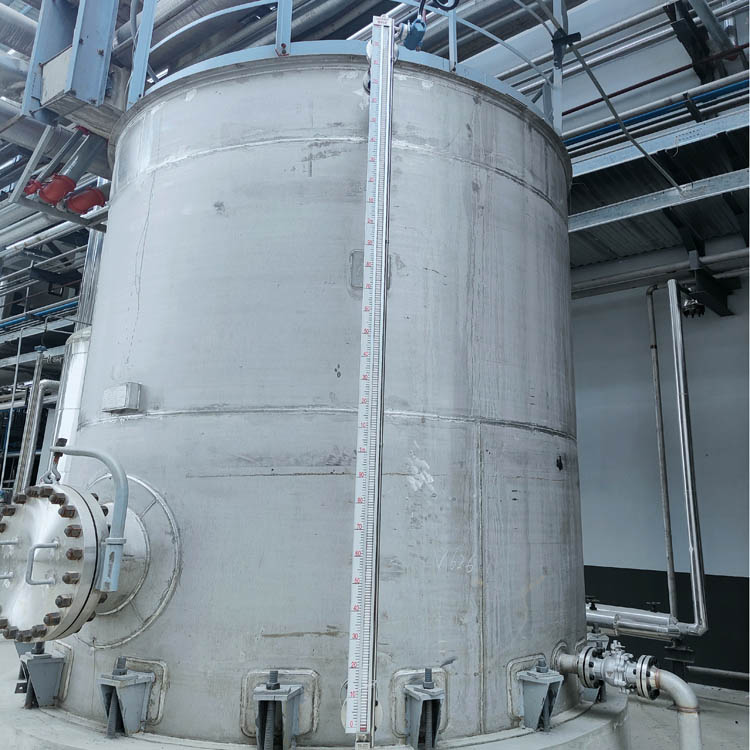

Интеллектуальный цифровой датчик уровня жидкости с магнитным клапаном, устанавливаемый сбоку, широко используется в нефтяной, химической промышленности, нефтяных месторождениях, фармацевтической промышленности, пищевой, винодельческой промышленности и т. д. и подходит для измерения уровня в условиях высокой/низкой температуры, токсичности высокого давления.
Указатель уровня с магнитным клапаном можно использовать непосредственно для наблюдения за уровнем жидкости в различных емкостях.Он подходит для индикации уровня жидкости в нефтяной, химической и других отраслях промышленности.Уровень жидкости имеет преимущества простой конструкции, интуитивно понятного наблюдения, отсутствие засоров и утечек, удобная установка и простое обслуживание.Верхний и нижний фланцы стеклянного пластинчатого указателя уровня соединены с контейнером, образуя разъем.Фактическую высоту уровня жидкости в контейнере можно непосредственно наблюдать через стеклянную пластину. .Верхний и нижний клапаны оснащены защитными стальными шариками.При случайном повреждении стекла стальные шарики автоматически закрываются под действием внутреннего давления в контейнере, чтобы предотвратить перелив жидкости в контейнере и обеспечить безопасность операторов.

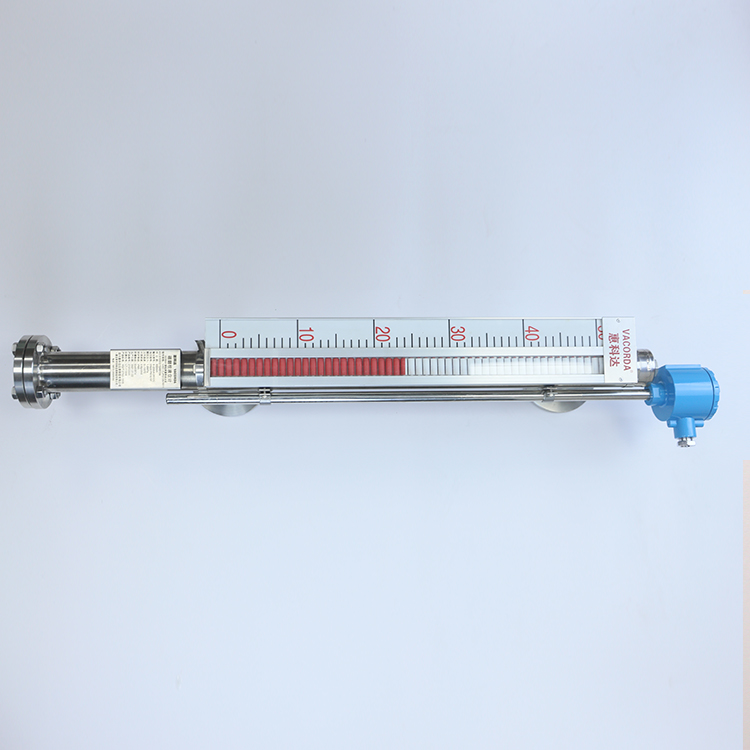

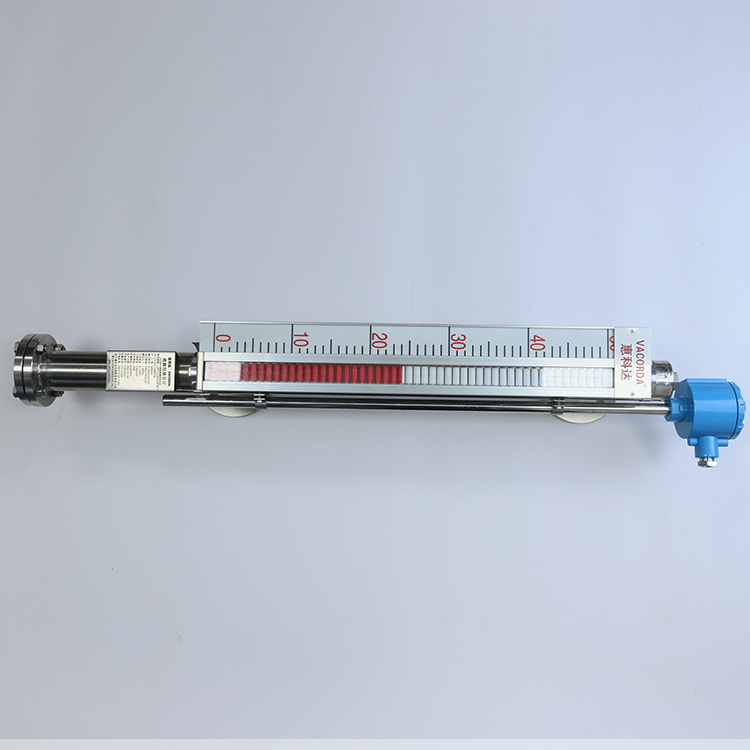

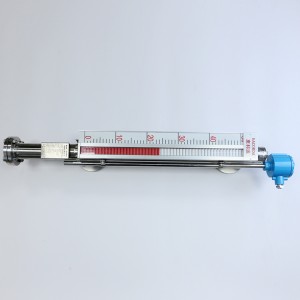

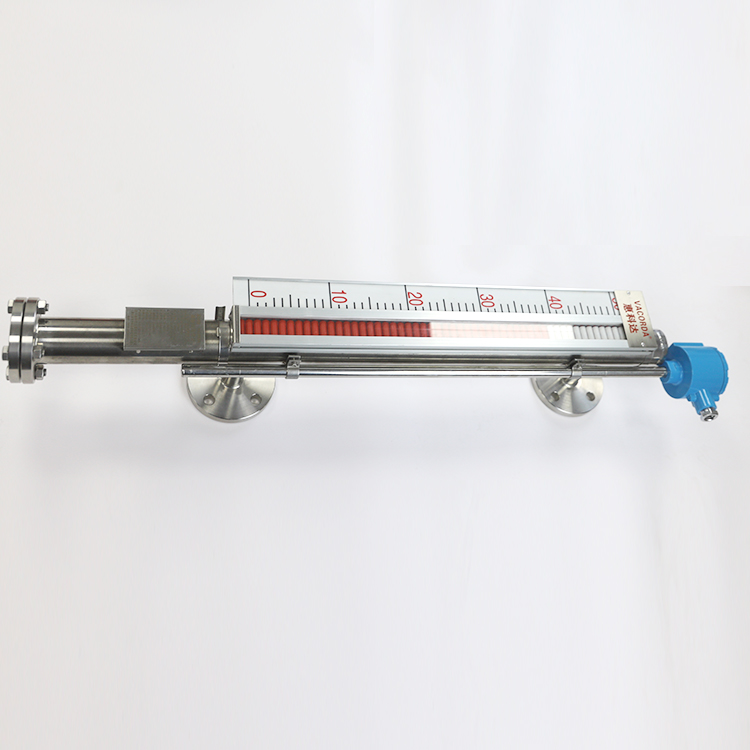

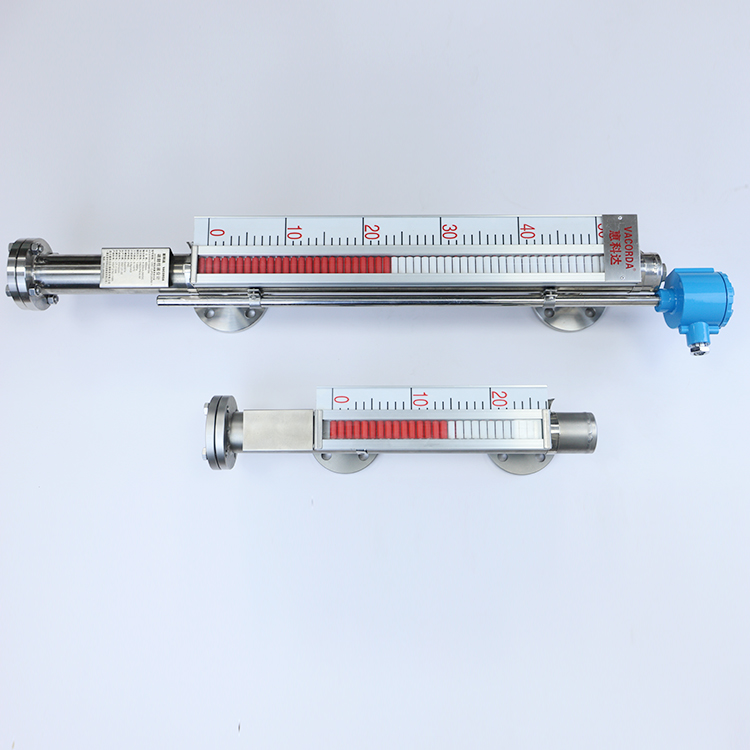

cifanban03
