Магнитный уровнемер с паровым обогревом

Краткое описание:

Диапазон измерений: 150-6000mm(Customize)

Плотность: Более 0,45 г/см³

Номинальное давление: PN6~PN320 (x 0.1MPa)

Температура эксплуатации: -190 ~ +425℃

Материал: SS304, SS316L, титановый сплав

СВЯЖИТЕСЬ С НАМИ.

Детали продукта

Товарные ярлыки

Инструкция по продукту

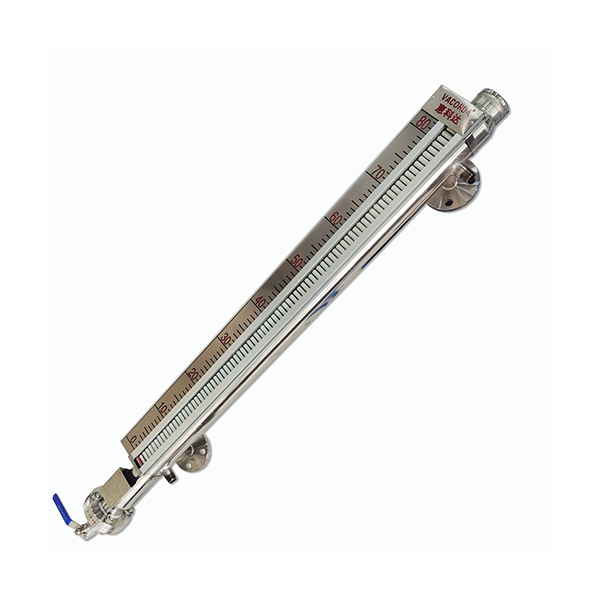

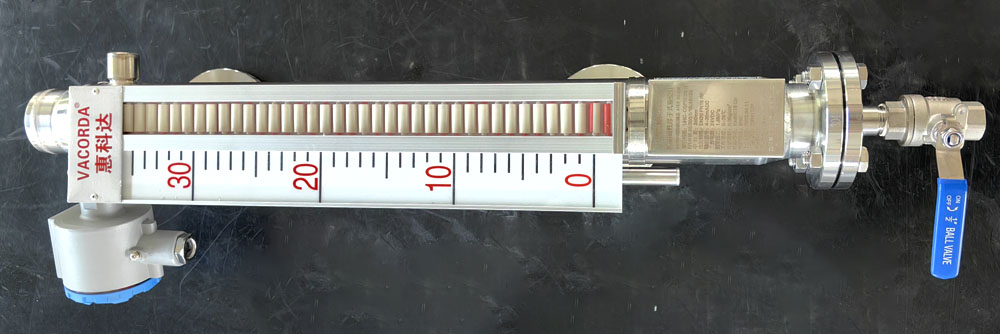

Магнитный указатель уровня жидкости с паровым нагревом состоит из измерительного корпуса, цилиндра с двухцветным дисплеем, линейки, верхнего и нижнего фланца, магнитного шарика и преобразователя (4-20 мА). Магнитный шарик в корпусе уровнемера, основанный на принципе плавучести, поднимается или опускается при изменении уровня жидкости, а двухцветный цилиндр показывает уровень жидкости. Каждый цилиндр имеет двухцветную осесимметричную структуру. Расстояние между двумя цилиндрами составляет 10 мм. Красная сторона цилиндра показывает уровень жидкости, а белая - воздуха. Помимо измерения уровня жидкости, прибор также может измерять границу раздела двух видов жидкости.

Характеристика продукта
1. Магнитный индикатор уровня жидкости имеет простую конструкцию, хорошую стабильность и надежность.
2. Независимость от физических и химических состояний среды, таких как проводимость, диэлектрическая проницаемость, пена и т. д.
3. Применимо для всех видов сред, таких как коррозионные, токсичные и взрывоопасные.
4. Измерение границы раздела или измерение уровня двух видов сред с разной плотностью.
5. Двухпроводной выход сигнала 4–20 мА постоянного тока, цифровой светодиодный дисплей 0,8 или 0,56 дюйма.

https://www.vacorda.ru/%d1%83%d1%80%d0%be%d0%b2%d0%bd%d0%b5%d0%bc%d0%b5%d1%80-%d0%b6%d0%b8%d0%b4%d0%ba%d0%be%d1%81%d1%82%d0%b8-%d0%bf%d0%b0%d1%80%d0%be%d0%b2%d0%be%d0%b3%d0%be-%d1%82%d0%b8%d0%bf%d0%b0-product/

Технический параметр

(1) Межцентровое расстояние:	150~6000 мм
(2) Средняя плотность:	Более 0,45 г/см3
(3) Номинальное давление:	PN2.5~PN420(х 0,1 МПа)
(4)Материал:	SS304
(5) Рабочая температура:	-190°C ~ +350 °C
(6) Технологическое соединение:	DN20~DN80/RF/14,DN80~DN250/RF/14
(7) Типы индикаторов:
A: цилиндр заслонки Al и ABS	B: Алюминиевая пластина
C: Цилиндр створки из PVC и ABC-пластика	D: Цилиндр заслонки из PP и ABC
Э: AL &LED	Ф: PP&LED
(8) Структура верхней камеры:	1. Сварной колпачок 2. Сварной колпачок с заглушкой M14*1,5.
	3. Фланец
	4. Фланец с заглушкой M14*1,5.
	5. Приварная крышка с фланцем DN20.
	6.Фланец с фланцем DN20.
	7. Сварочная крышка с воздушным клапаном.
	8. Фланец с воздушным клапаном
(9) Конструкция нижней камеры:	1. Крышка фланца 2. Фланец с винтом сливной пробки
	3. Фланец со сварочной трубкой DN20.
	4. С фланцем DN20.
	5. С игольчатым/шаровым клапаном

ПРИМЕЧАНИЕ. Для верхнего и нижнего конца камеры можно выбрать заглушку с резьбой 1/2 дюйма NPT.

Приложения
Интеллектуальный цифровой датчик уровня жидкости с магнитным клапаном, устанавливаемый сбоку, широко используется в нефтяной, химической промышленности, нефтяных месторождениях, фармацевтической промышленности, пищевой, винодельческой промышленности и т. д. и подходит для измерения уровня в условиях высокой/низкой температуры, токсичности высокого давления.
Указатель уровня с магнитным клапаном можно использовать непосредственно для наблюдения за уровнем жидкости в различных емкостях.Он подходит для индикации уровня жидкости в нефтяной, химической и других отраслях промышленности.Уровень жидкости имеет преимущества простой конструкции, интуитивно понятного наблюдения, отсутствие засоров и утечек, удобная установка и простое обслуживание.Верхний и нижний фланцы стеклянного пластинчатого указателя уровня соединены с контейнером, образуя разъем.Фактическую высоту уровня жидкости в контейнере можно непосредственно наблюдать через стеклянную пластину. .Верхний и нижний клапаны оснащены защитными стальными шариками.При случайном повреждении стекла стальные шарики автоматически закрываются под действием внутреннего давления в контейнере, чтобы предотвратить перелив жидкости в контейнере и обеспечить безопасность операторов.
