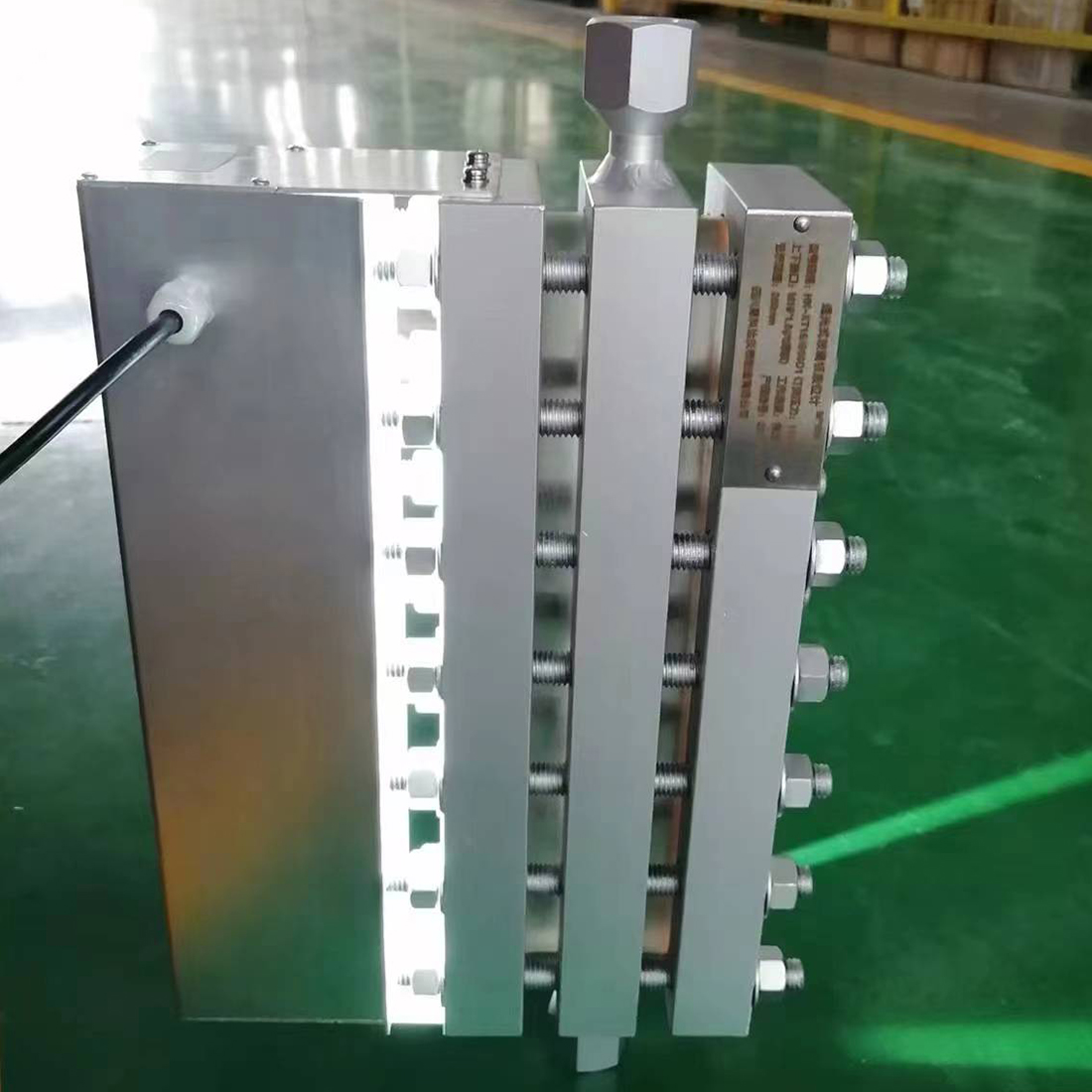

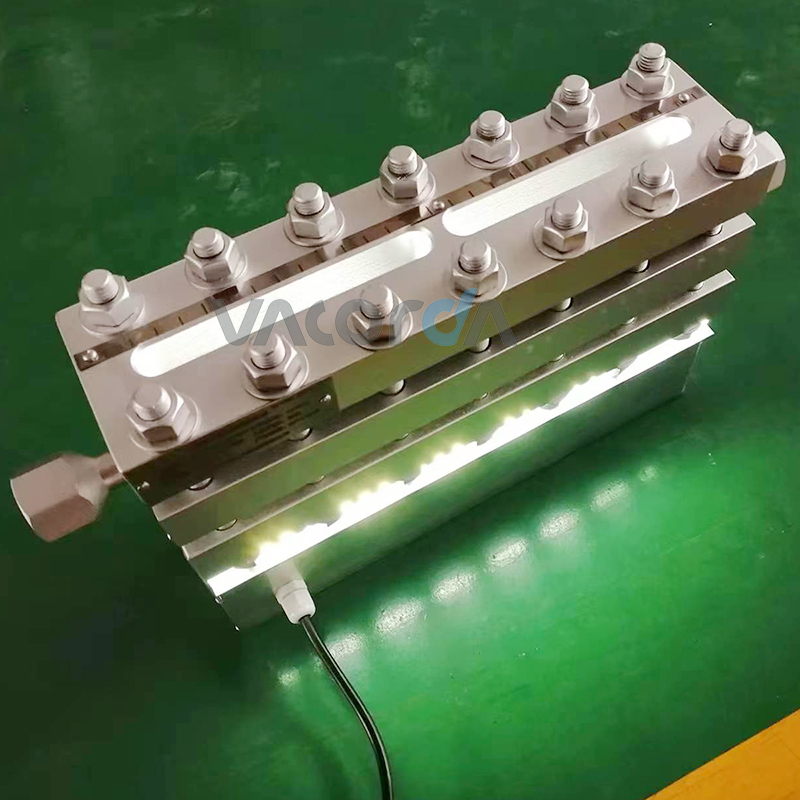

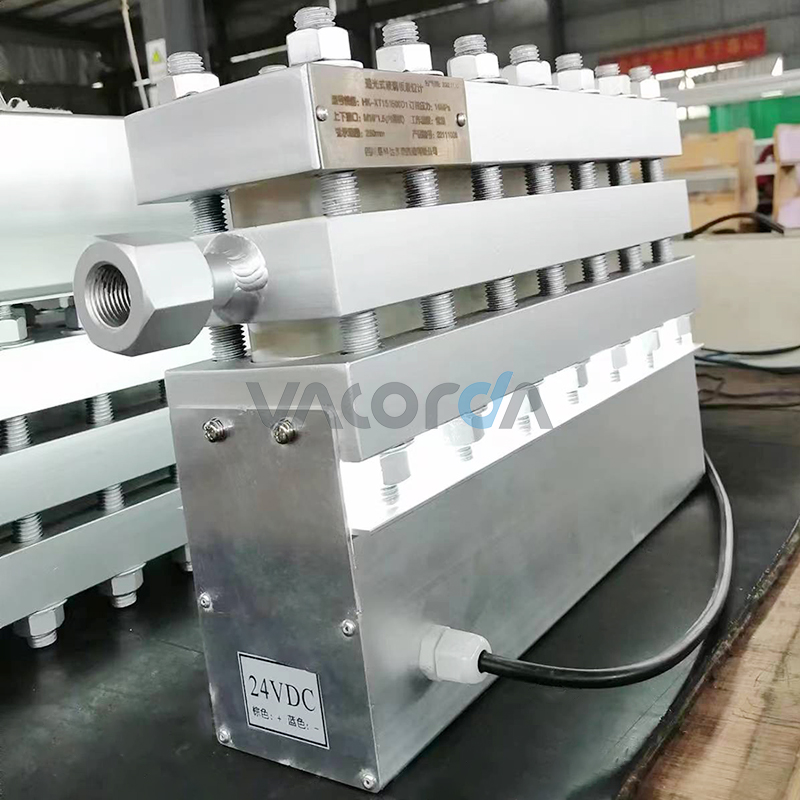

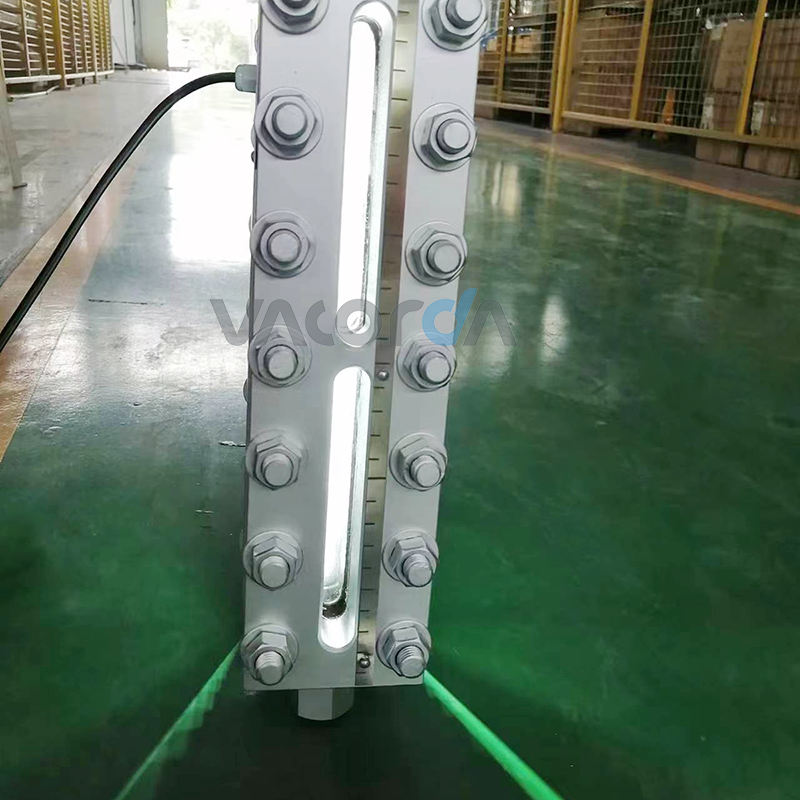

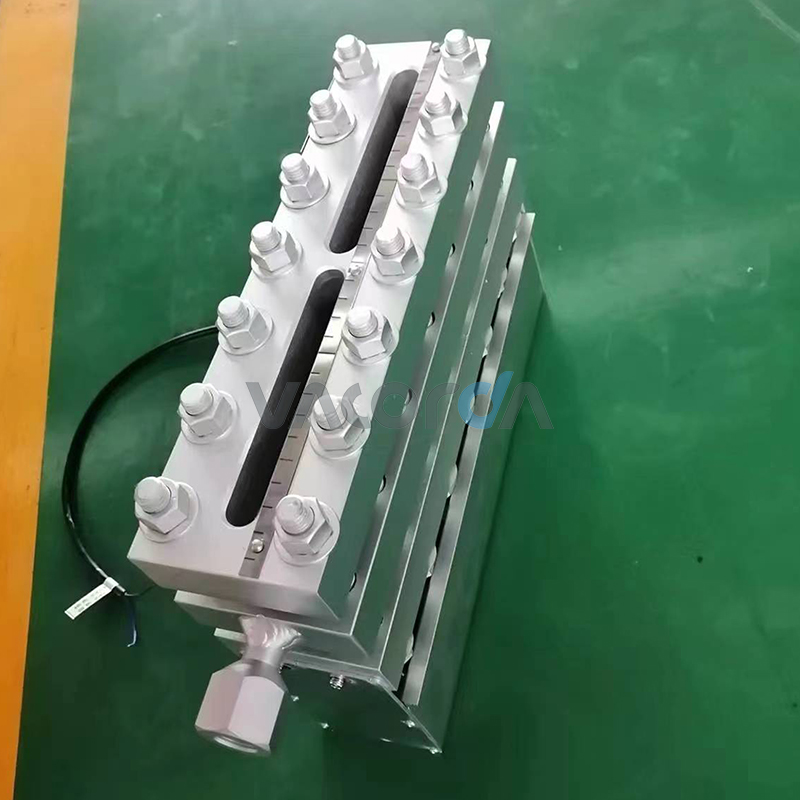

Описание продукта

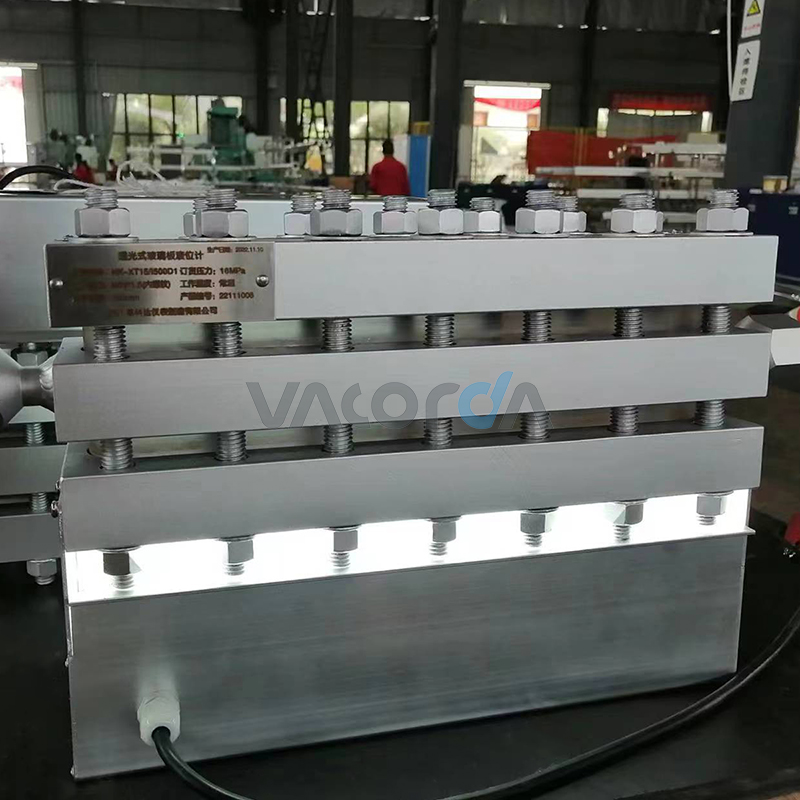

Смотровые указатели уровня жидкости делятся на три типа: светопроницаемые, отражательные и зеркальные. Измеритель уровня жидкости в основном состоит из корпуса измерителя уровня жидкости, верхнего клапана (парового клапана), нижнего клапана (клапана жидкости), канализационной пробки (канализационного клапана) и страховочного стального шарика. Когда стеклянная пластина повреждена в результате раскола или чего-то подобного, защитный стальной шарик автоматически блокирует клапаны на стороне газа и жидкости, чтобы предотвратить или уменьшить утечку среды, и удобен для ручной резки корневого клапана измерителя уровня жидкости для обработки. . Эта серия прочна, надежна и проста в установке. Это идеальный прибор для наблюдения за уровнем жидкости в различных сосудах среднего и низкого давления.
Индикатор уровня жидкости со смотровым стеклом соединен с верхним и нижним фланцами измерителя уровня жидкости, а также с верхним и нижним фланцами контейнера, образуя сообщающееся устройство, так что уровень жидкости можно непосредственно наблюдать.
Стандарт реализации этого продукта: HG 21588-21592-95.

Особенности продукта
1. Непосредственно наблюдайте за положением уровня жидкости;
2. Имеет устройство быстрого отключения при утечке паров и жидкости;
3. Разумная структура, простая установка и обслуживание;
4. Низкие затраты на техническое обслуживание;

Индикатор уровня жидкости в смотровом стекле Основные технические параметры:
1. Рабочее давление: ≤ 6,4 МПа.
2. Рабочая температура: ≤250°C (особенно до 450°C)
3. Расстояние между центрами (мм): 550, 850, 1150, 1450, 1750 ± 1 ~ 5 мм (расстояние между центрами не входит в указанный выше диапазон согласованных заказов)
4. Погрешность в вертикальной плоскости уплотняющей поверхности монтажного фланца: ≤ 1 мм.
5. Смачиваемый материал: 304, 316L, углеродистая сталь.
6. Стандарт соединительного фланца: HG20592-2009 (пользователь может указать)
Транспортировка и установка
1. С прибором следует обращаться осторожно во время транспортировки, обращения, распаковки и установки. Не ударяйте и не стучите по стеклянной пластине и не допускайте ее разрушения. Этот продукт был собран и отлажен перед отправкой с завода, и испытание под давлением завершено. Пользователям не следует ослаблять крепления наугад, в противном случае необходимо провести испытание на герметичность.
2. При установке межосевое расстояние верхнего и нижнего фланцев контейнера пользовательского оборудования, размер фланца и ориентация фланца должны соответствовать межосевому расстоянию прибора, характеристикам фланца и ориентации фланца. В противном случае установка не может быть выполнена.
3. Чтобы обеспечить безопасную работу пользователя, пользователь должен установить первичный клапан на верхнем и нижнем фланцах контейнера, а также на верхнем и нижнем фланцах прибора, и в то же время предоставить гарантию на техническое обслуживание и техническое обслуживание инструмента.
4. При установке уплотнительная поверхность соединительного фланца контейнерного оборудования должна находиться в одной плоскости, а отверстия для крепежных винтов – симметричны. При установке прибора не должно оказываться никакого дополнительного давления на стеклянную пластину, чтобы предотвратить ее разрушение во время установки или эксплуатации.
5. Проверьте точки уплотнения после установки и обслуживания, чтобы не было утечек.
6. Индикатор уровня жидкости в смотровом стекле не следует заменять органическим или обычным стеклом.

Эксплуатация и обслуживание
После подсоединения прибора к фланцу контейнера испытание под давлением должно быть проведено в соответствии с правилами, и использование допускается только после выполнения требований.
Подготовка
1. Откройте сливной кран (пробку);
2. Медленно откройте верхний клапан (паровой клапан). Когда разница температур между температурой окружающей среды и температурой среды превышает 40 градусов, измеритель уровня жидкости необходимо предварительно нагреть. После того, как температура измерителя уровня жидкости достигнет температуры среды, клапан можно постепенно открывать до тех пор, пока все открытые
3. Медленно закройте сливной кран (пробку), наблюдайте за указателем уровня и каждым стыком, если есть протечка, ее следует обработать;
4. После отсутствия утечек медленно откройте нижний клапан (водяной клапан), чтобы проверить, нормальный ли уровень воды;
5. Полностью откройте верхний и нижний клапаны, чтобы ввести в эксплуатацию указатель уровня жидкости.
Эксплуатация и обслуживание
1. Категорически запрещается следить за уровнем воды во время работы;
2. Обратите внимание на негерметичность уплотнительного кольца. Если произошла какая-либо утечка, ее следует устранить вовремя, чтобы избежать утечки носителя и травм;
3. Если загрязнения внутри стеклянной пластины не видно, закройте парожидкостный клапан и откройте сливной клапан (пробку). После полного сброса давления и слива среды стеклянную пластину можно снять для очистки. После переустановки его необходимо подтвердить. Никакая утечка не может быть использована;
4. Когда оборудование подвергается капитальному ремонту или пользователь выполняет цикл проверки в соответствии с условиями коррозии и очистки жидкой среды, проверьте предохранительный стальной шарик в верхнем и нижнем клапанах прибора. При наличии коррозии, накипи, деформации и т. д. его необходимо немедленно заменить.
