Инструкция по продукту

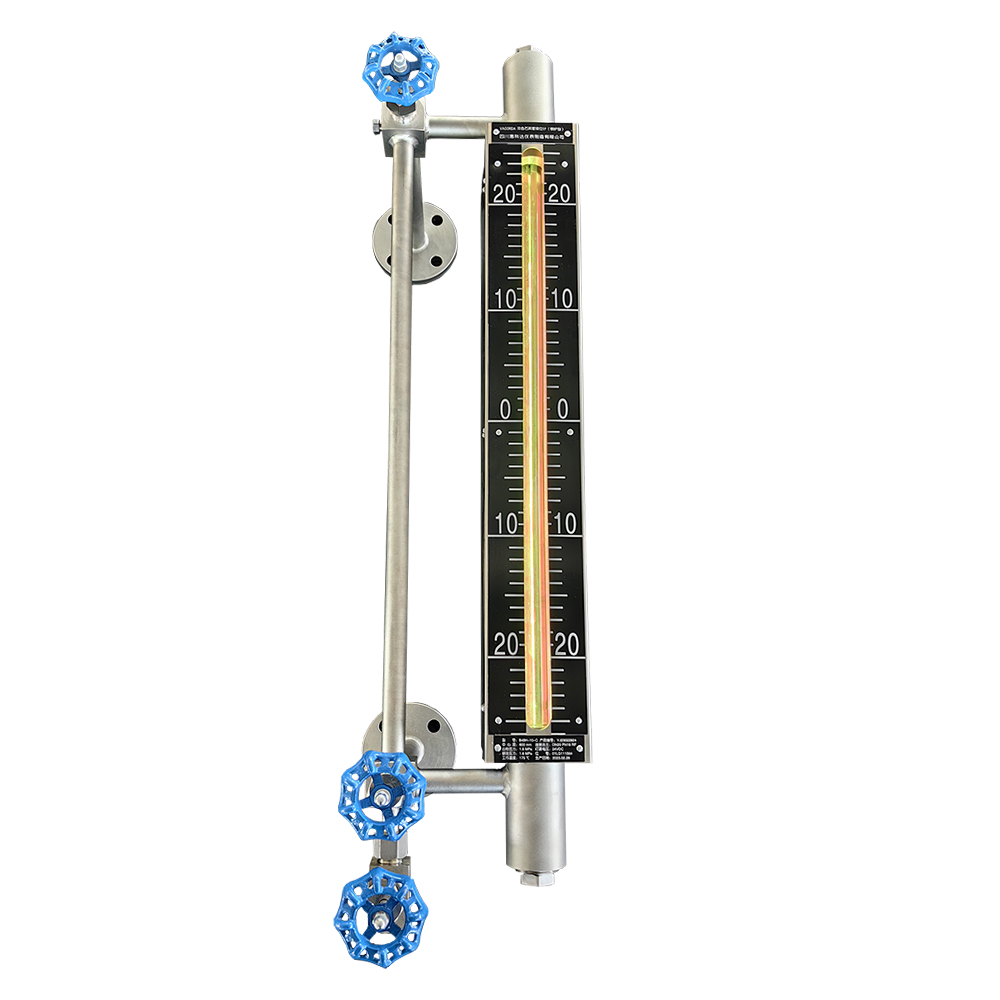

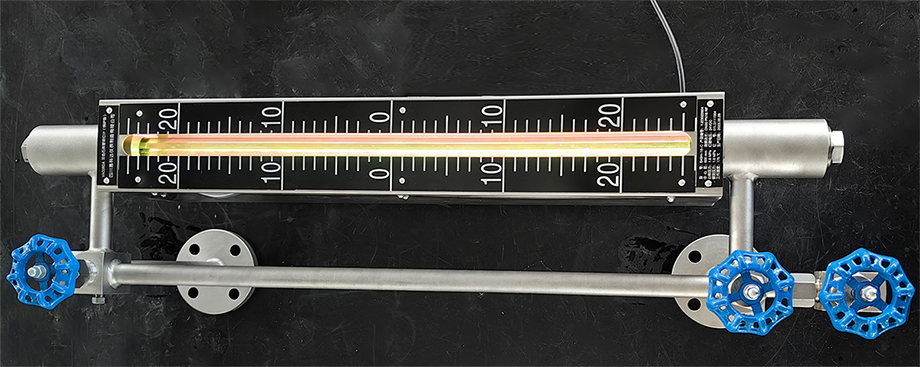

Двухцветный кварцевый уровнемер серии B49H представляет собой продукт для измерения уровня жидкости, основанный на оптическом принципе и состоящий из трубки из кварцевого стекла высокой чистоты.
Существует большой контраст между жидкостью и газом, и он очевиден при наблюдении на большом расстоянии и ночью.
Он успешно преодолевает недостатки обычного пластинчатого измерителя уровня, такие как громоздкость, большая площадь уплотнения, легкая утечка, нечеткое отображение и затрудненное наблюдение цвета с близкого расстояния.

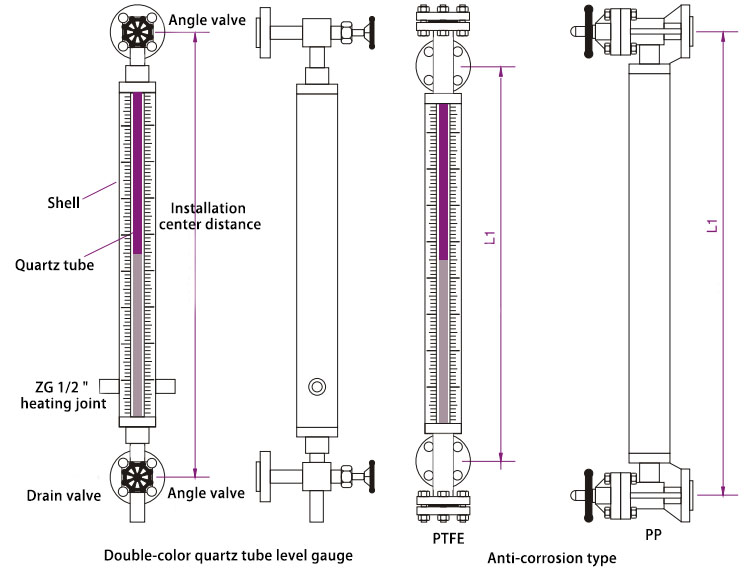

Существуют стандартный тип, изоляционный тип (изоляционная трубка, установленная в кожухе из нержавеющей стали), антикоррозионный тип (напыленная пленка из ПТФЭ), полнодиапазонный тип без слепых зон, а также осветительное оборудование может быть установлено одновременно для облегчения использования в ночное время или в местах с плохим освещением.
Принцип работы
Что касается дисплея измерителя уровня жидкости, он использует принцип отражения и преломления света, а также использует специальную конструкцию и технологию для проектирования и производства. Когда двухцветный измеритель уровня жидкости устанавливается на различные измерительные контейнеры, изменение уровень жидкости можно наблюдать напрямую, индикатор жидкой фазы зеленый, индикатор газовой фазы красный, а измерение границы раздела является трехцветным.
Технические характеристики
| Материал: | Углеродистая сталь 304, 316L, 1Cr18Ni9Ti, 0Cr18Ni9, 304 с футеровкой из PTFE. |
| Номинальное давление: | PN6-PN100(×0.1MPa) |
| 304 +PTFE≤PN40 | |
| PP≤100℃ | |
| Рабочая температура: | Углеродистая сталь ≤350 ℃ |
| Нержавеющая сталь ≤450℃ | |
| 304+PTFE ≤200℃ | |
| PP≤100℃ | |
| Сливной клапан: | Дренажный игольчатый клапан (или по индивидуальному заказу) |
| Дренажный клапан: | Игольчатый клапан для выпуска воздуха (или по заказу) |
| Технологический фланец: | DN20/RF HG/T 20592-09 |
| Интерфейс нагрева пара: | Наружная резьба ZG1/2 |
| Давление теплового пара: | ≤1,0 МПа |
| Эклектичное отопление: | Самоограничивающийся температурный нагрев (не требуется для антикоррозийного типа) |
| Давление самозакрывания стального шарика: | ≥0.3Mpa |
| Источник питания: | 24V DC, 36V AC |
| Температура окружающей среды: | -50~+80℃ |
Функции
1. Четкая индикация, хорошая герметизация.
2. Высокая рабочая температура и давление: <= 500 ℃, <= 10 МПа.
3. Уровнемер с кварцевой трубкой имеет длительный срок эксплуатации, простую освещенность, легкую чистку и обслуживание.
4. Закрытый дизайн.

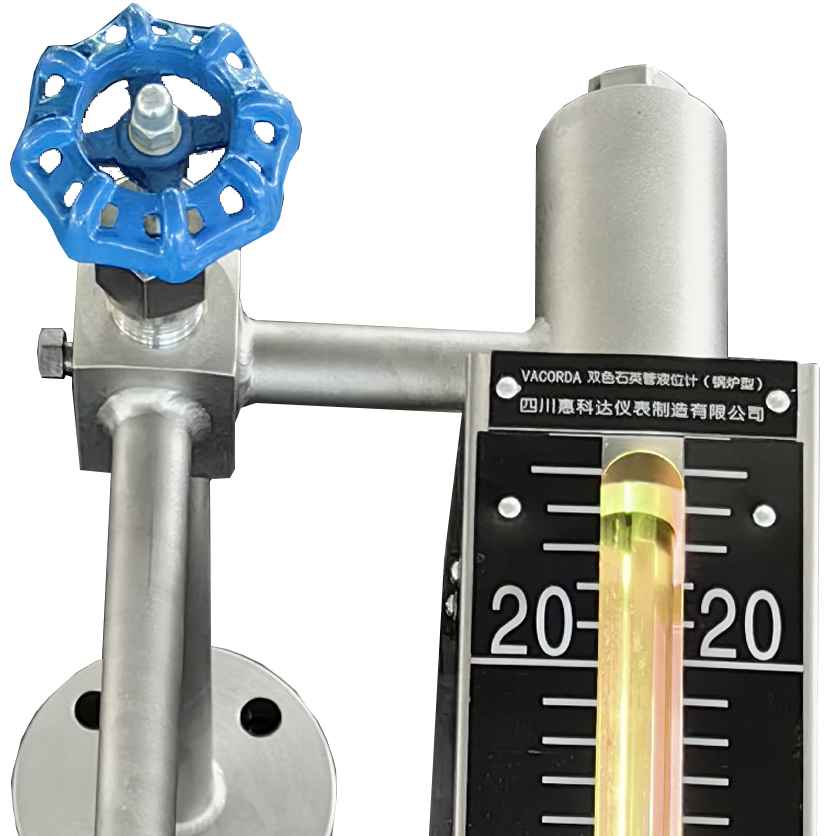

В клапане с последующей поддержкой находятся две стальные шарики. Когда кварцевая трубка взрывается, стальные шарики могут автоматически блокировать канал, чтобы избежать вытекания жидкости, если разница давления внутри и снаружи поворачивается на 0,3 МПа.
