Инструкции по продукту

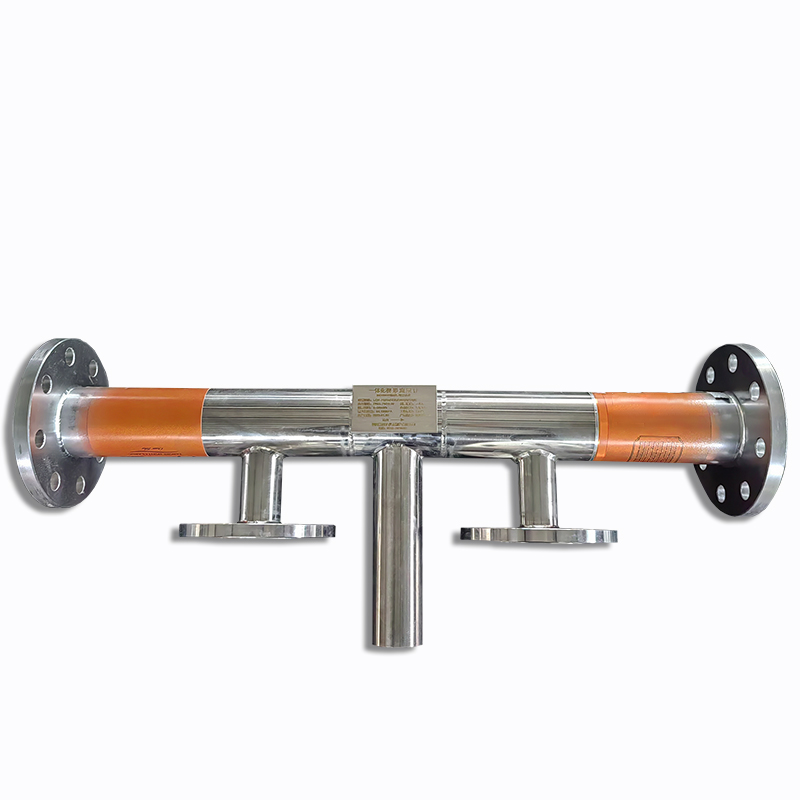

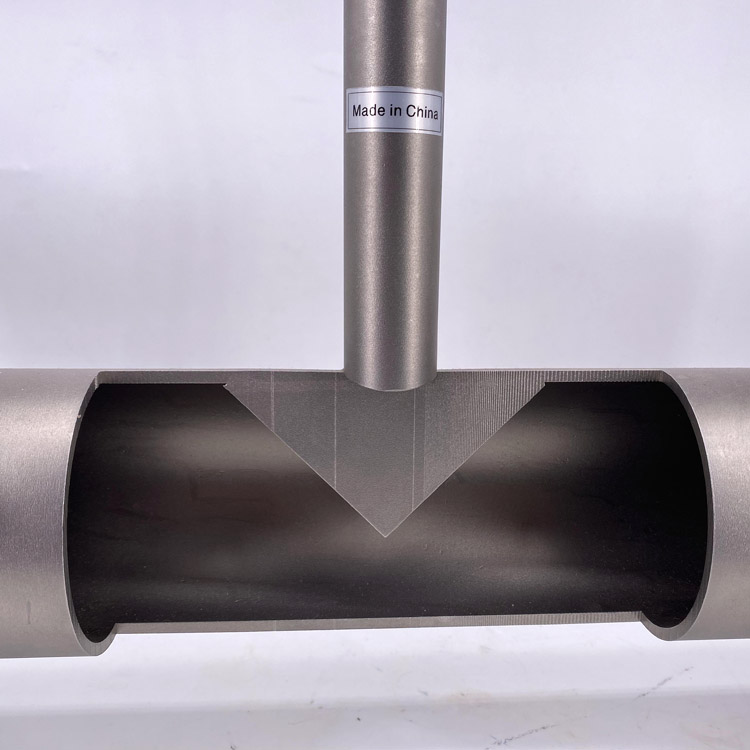

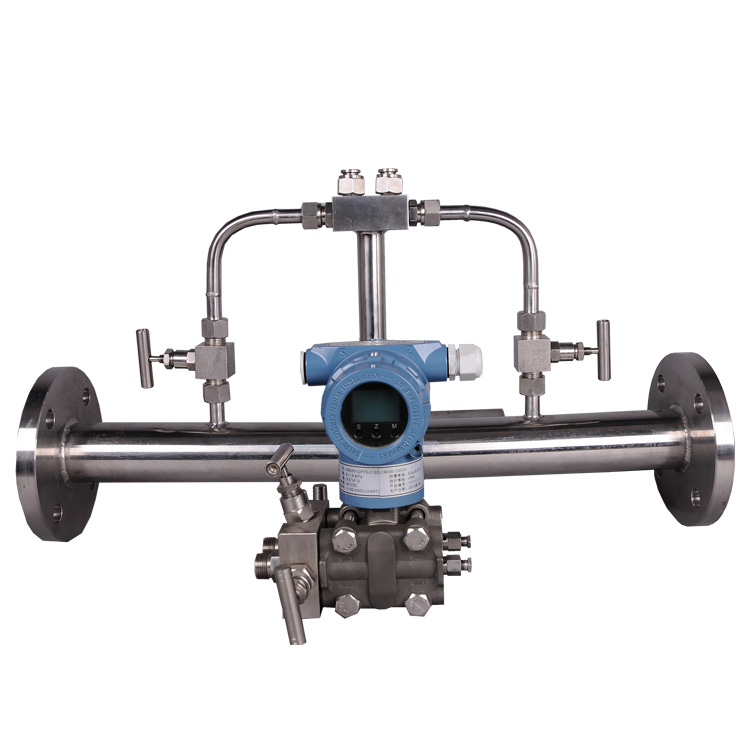

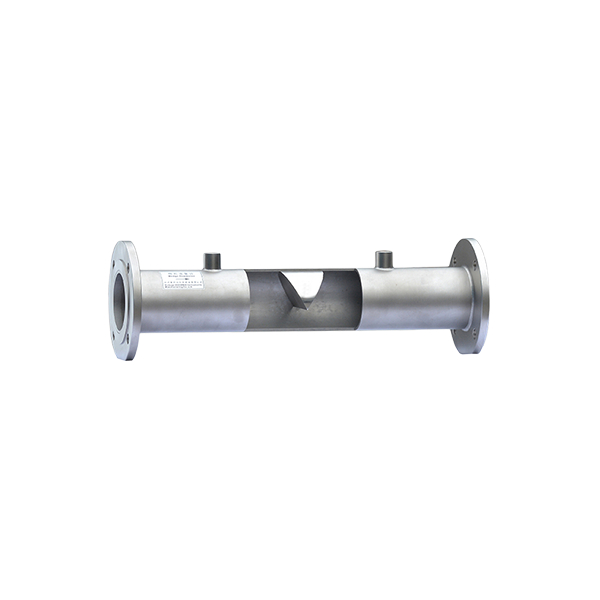

Клиновидный расходомер – это новый прибор измерения расхода дифференциального давления нашей компании, который состоит из датчика расхода и преобразователя дифференциального давления. Он уже восполнил пробел, связанный с тем, что в отечественной измерительной области нет расходомера, который мог бы измерять городской газ с крупномасштабными изменениями. (изменение расхода может происходить в десятки раз с изменением времени) и природный газ; что позволило решить проблему измерения расхода пикса, пека, остатков нефти, парафинового масла и всех видов сред с высокой вязкостью. Кроме того, это также широко используемые при измерении на предприятиях с сильной едкостью, насыщенные или перенасыщенные кислоты, щелочи и соляные жидкости выделяют кристаллизацию при изменении температуры.
Особенности продукта
1. Высокая точность, хорошая стабильность, отличная повторяемость.Допуск измерения: +/-0,5F.S.Долгосрочная стабильность: +/-0,1%F.S/Y.
2. Простая конструкция, надежная стабильность, долгосрочное использование, пять лет без обслуживания.
3. Широкий диапазон измерения.Диапазон измерения обычно составляет 1:25, может быть 1:33.После изменения дифференциального давления скорость может превышать 1:100.
4. Меньше требований к установке прямой трубы.Можно эффективно избежать неопределенности дополнительных мер.
5. Меньше потерь давления, экономия ресурсов.
Технические параметры
| Класс точности: | 0,5(0,2,0,3,0,4 настройка) |
| Долговременная стабильность: | ± 0,2% F.S / Y |
| Повторяемость: | ± 0.2% |
| Среда: | Все виды жидкости, газа и пара |
| Минимальный расход: | 0,01 м/с |
| Диапазон измерения: | Нормальное значение: 1:25, максимальное: 1:33 |
| Потеря давления: | Около 1/5 измеряемого дифференциального давления |
| (1/3 пластины с отверстиями) | |
| Область применения числа Рейнольдса: | Верхний предел 500, верхний предел≦1×107 |
| Вязкость среды: | 500мпа.с или более |
| Диапазон рабочего давления: | -0,1~42МПа |
| Диапазон рабочих температур: | -160℃~450℃ (макс 700℃) |
| Размер трубы: | DN10мм~DN1200мм(макс 2500мм) |
| Отношение клина h/d: | 0.2, 0.3,0.4,0.5 |
| Питание преобразователя дифференциального давления: | 24VDC |
| Выход преобразователя дифференциального давления: | 4mA ~ 20mADC(Hart) |
Применение продукта
Клиновидный расходомер широко используется в нефтяной, химической промышленности, сталелитейной, легкой промышленности, очистке сточных вод, охране окружающей среды, водохозяйственных проектах и фармацевтике для измерения объемного расхода проводимых жидких сред.
