Инструкция по продукту
Емкостный датчик уровня жидкости типа HBY использует емкость, полученную в результате физических изменений, обеспечиваемых зондом и контейнером, для отображения линейного изменения при изменении уровня содержимого (жидкости), а затем преобразует это изменение в стандартный выходной сигнал 4 ~ 20 мА постоянного тока. Этот тип имеет радиочастотную конструкцию со стабильной амплитудой и отличается хорошей защитой от помех и надежностью, поэтому становится легко и просто измерять уровень жидкости в средах в сложных условиях.
Особенности продукта
1. Постоянное измерение уровня практически всех сильных и слабых агрессивных сред.
2. Наш емкостный датчик уровня жидкости имеет высокую рабочую температуру -190 ~ +200°C.
3. Высокое рабочее давление, -0,1 ~ 32 МПа.
4. Практически не зависит от таких воздействий, как давление, температура, влажность и т. д. на измерение.
5. Высокая защита от помех, стабильность и надежность.
6. Взрывозащищенная конструкция.
7. Кастомизация

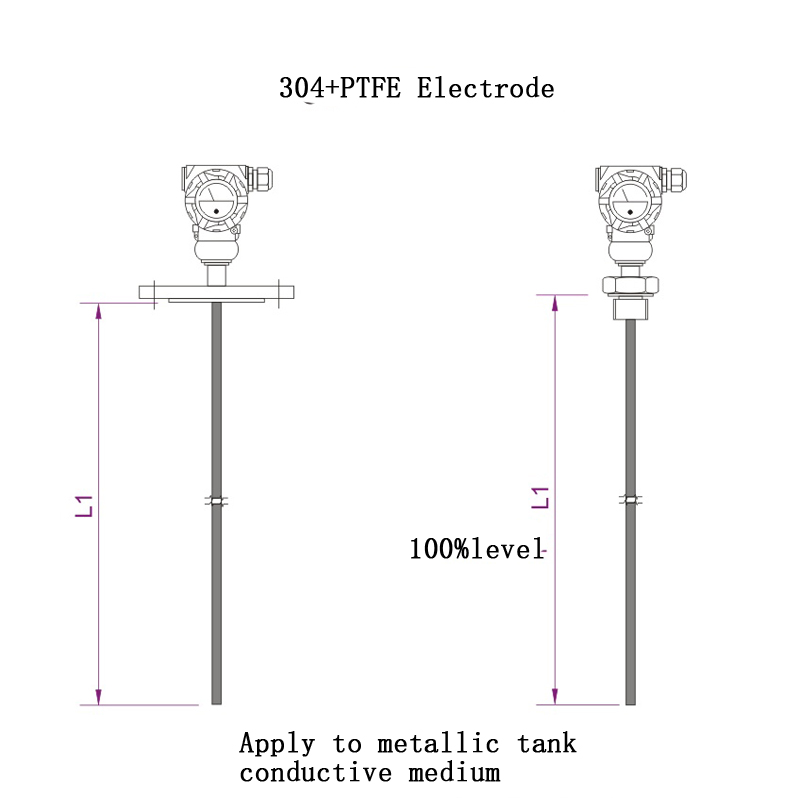

Структура продукта
Технические параметры
| Электрод: | Одиночный электрод (металлический резервуар); двойной электрод (неметаллический резервуар). |
| Тип электрода: | 1. Жесткий электрод из нержавеющей стали. |
| 2. Гибкий электрод из нержавеющей стали. | |
| 3. Жесткий электрод с оболочкой из PFTE. | |
| 4. Гибкий электрод с оболочкой из PTFE. | |
| Диапазон измерения: | Жесткий электрод: 0 ~ 3 м (или по индивидуальному заказу) |
| Гибкий электрод: 0 ~ 60 м (или по индивидуальному заказу) | |
| Класс точности: | 0.5, 1.0, 1.5, 2.0 |
| Передача: | ＞1000m |
| Выходной сигнал: | 2 wire 4~20mADC |
| Нагрузочное сопротивление: | 0~600 Ω |
| Номинальное давление: | 6, 1.0, 2.5, 64~320MPa |
| Рабочая Температура: | -190 ~ 200 °C |
| Температура окружающей среды: | -50~ +80 °C |
| Относительная влажность: | ≤85% |
| Максимальное зерно: | ≤2mm |
| Технологическое присоединение: | 1. Фланец: DN20~DN150 2. Резьба M27*2. 3. По индивидуальному заказу. |
| Электрическое подключение: | Внутренняя резьба M20*1,5 |
| Взрывобезопасный: | ExbIICT6Gb |
Приложения
Емкостный указатель уровня жидкости серии HBY может непрерывно измерять все сильные или слабые агрессивные или неагрессивные среды. Продукты этой серии широко и успешно используются во многих областях, таких как нефтяная, химическая промышленность, производство удобрений, металлургия, природный газ, выработка электроэнергии, очистка сточных вод, продукты питания и т. д.
